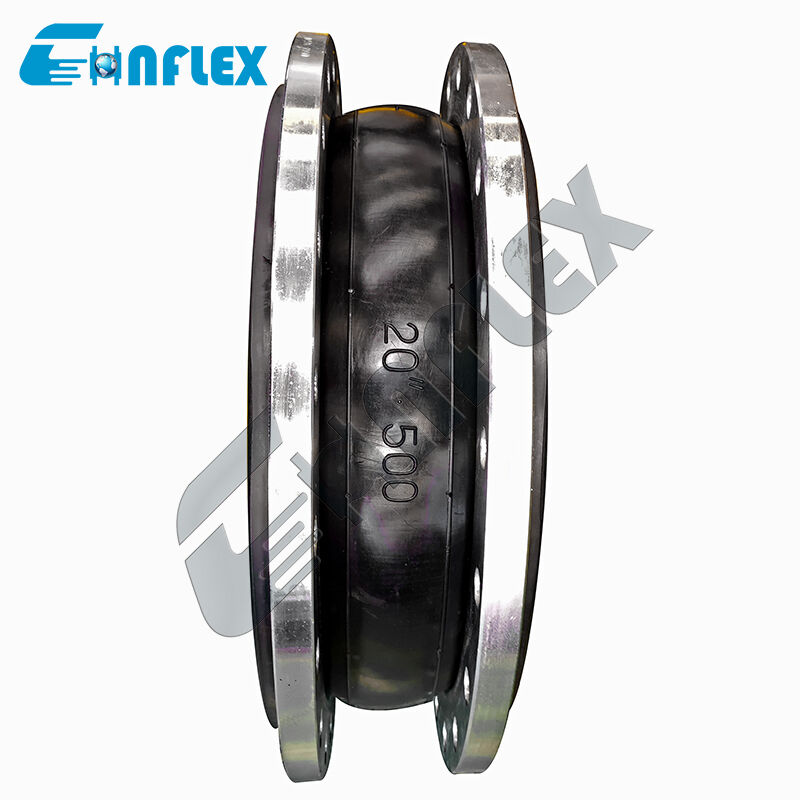

10 bar basınç derecesi esnek bellows çiftleyici: HVAC sistemleri için Endüstriyel Güç Anti-Patlama Kauçuk boru bileşiği
Modern HVAC Altyapısı için Ağır Güçlü titreşim ve akustik bariyer.
Bu10 bar basınç değerlendirme esnek bellows çiftleyiciSessiz, sürekli ve sızıntısız çalışmayı zorlu HVAC, bölge soğutma ve ticari sıvı aktarım ağlarında sağlamak için özel olarak inşa edilmiş endüstriyel güçlü bir boru bileşeni.Yüksek çıkışlı santrifugal soğutucular, soğutma kuleleri ve dolaşım pompaları sert mekanik titreşim, hidrolik gürültü ve sert boru ağlarına şiddetli stres yaratabilecek termal genişleme kuvvetleri üretir.Eklem yorgunluğuna ve maliyetli sistem sızıntılarına yol açar.
Sürekli çalışma basıncı için tasarlanmıştır:10 bar (145 PSI / 1,0 MPa), bu patlama karşıtı esnek bağlayıcı, çok katmanlı, yüksek dayanıklılıklı sentetik kablo kumaşları ve gömülü çelik tel halkaları ile güçlendirilmiş kalın bir elastomer gövdeye sahiptir.Keskin işlenmiş destek flensleri ile donatılmış, bu bağlantı güçlü bir kinetik enerji emici olarak çalışır, pompa tarafından tetiklenen titreşimleri etkisizleştirir, bina çerçevesi boyunca akustik gürültü iletimini azaltır,ve termal büyüme döngülerini sorunsuz bir şekilde telafi ederek ağır kullanımlı ısıtma ve soğutma tesislerinde uzun vadeli operasyon güvenilirliğini sağlar..
Performans özellikleri
10 bar patlama karşıtı tasarım:Yüksek dayanıklı kumaş kablo katmanları ve yüksek dayanıklılıklı gömülü tel takviye ile inşa edilmiş, çalışma basıncı değerini10 barYüksek güvenlik patlama marjıyla.
Üstün titreşim ve akustik yalıtım:Esnek elastomerik balonlar, bina yapılarına yayılmadan önce yüksek frekanslı motor gürültüsünü, pompa titreşimini ve sıvı titreşimlerini etkili bir şekilde izole ederek kinetik bir damper olarak çalışır.
Termal büyüme ve stres giderme:Tek küreden oluşan kemer geometri, dinamik boru gerginliğine sorunsuz bir şekilde teslim olur ve eş zamanlı olarak eksenel sıkıştırmayı, eksenel uzantıyı, yan kesimi ve açısal hizaları emer.
Korrozyona ve Hava Duruma Dirençli Kabuk:Ozon, UV radyasyonu, kondansiyon ve kazan odalarında ve açık hava soğutma kulesi tesisatlarında yaygın olan çevresel termal değişimlere dirençli bir dış kaplama bileşiği ile formüle edilmiştir.
Optimize edilmiş düşük türbülans akışı:Düzenli bir hacim akışını sürdüren, iç sıvı sürtünmesini en aza indiren ve kapalı döngülü HVAC sistemlerinde hava sıkışmasını önleyen pürüzsüz bir iç kemer tasarımına sahiptir.
Ürün Özellikleri
| Boyut |
Uzunluk |
Uygulama sırasında izin verilen hareketler |
| mm |
inç |
mm |
Aksyal sıkıştırma mm |
Aksyal Genişleme
mm |
Çapraz Hareket
mm
|
Açısal eğilme mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Not: Eğer ortam yağ, asit veya alkali maddeler ise ve çalışma sıcaklığı için özel gereksinimler varsa, bir mektup veya çizim göndererek özelleştirebilirsiniz.Lütfen sipariş verirken belirtin
|
Ürün Ayrıntıları
Üretim Akışı
|
1Çiğ madde
En üst düzey CR/EPDM/NBR
Kauçuk hammaddeleri,
Geri dönüştürülmüş kauçuk yok
|
2- Plastikleştirici. ve karıştırma
Nylon ile daha iyi bükülmek için özel formülasyon, Daha iyi dayanıklılık için, Sıfırlama
|
3.Yapı boşlukları sarılıyor
Çekilmesini önlemek için çelişmiş çelik tel takviye
|
|
4- Vulkanlaşmak.
Otomatik vulkanizasyon makinesi, vulkanizasyon süresini ve basıncını sağlar.
|
5- Denetim yapıyorum.
%100 katı denetim tüketicilerin sorumluluğunda.
|
6Paketleme
Hayır için koruyucu ambalaj
Pas ve Kırılma
|
Uygulama
Kauçuk Genişleme Ortak Standartıinşaat, kimyasal endüstri, gemi yapımı, musluk suyu, gaz, kimyasal boru hatları, petrol boru hatları, gıda boru hatları, klima boru hatları dahil olmak üzere çeşitli alanlarda yaygın olarak kullanılmaktadır.ve atık su arıtma.
Hizmetlerimiz
124 saat çevrimiçi
2Ücretsiz numuneler sağlandı.
3.Kustomlaştırmayı destekle
4Çizimler verin.
5Seçilecek çoklu ödeme biçimleri
6Fabrika denetimi (malzeme, özellikler, miktar, basınç, ambalaj)
7.Uzun garanti süresi
8Taşıma için uygun ambalaj
Müşterimiz
Sertifika
Sık Sorulan Sorular
S1: Bir HVAC kauçuk eklem için "10 bar basınç derecesi" ne anlama gelir?
10 bar değer, esnek bağlantı cihazının çalıştırma basınçları altında sürekli çalışması için test edildiğini ve değerlendirildiğini gösterir.10 bar(yaklaşık 145 PSI veya 1.0 MPa) standart çalışma sıcaklıklarında.Ticari HVAC sistemlerindeki kondansör su dolaşım hatları.
S2: Soğutucuların ve büyük dolaşım pompalarının yakınında neden patlama önleyici esnek bir bağlayıcı gereklidir?
Pompalar ve soğutucular, çalıştırma ve kapatma sırasında sürekli mekanik titreşim ve ani basınç şokları (su çekici) üretir.Sert boruları doğrudan bu ünitelere bağlamak, ekipman nozellerine ve bina çerçevelerine yıkıcı gerginlikler aktarırPatlama önleyici bir kauçuk bağlayıcı bu kuvvetleri emiyor, borunun çatlamasını, flens ağlamasını ve ekipman hasarını engelliyor.
S3: HVAC sıcak su hatlarına karşı hangi elastomer malzemeleri tavsiye edilir?
-
EPDM:Sıcak su, soğutulmuş su ve yumuşak glikole yönelik ideal endüstri standardı, mükemmel termal aralığı, ozon direnci ve yaşlanma karşıtı özellikleri sunar.
-
NBR (nitril):Sıvı akışında iz yağları, hidrolik yağlayıcılar veya petrol bazlı katkı maddeleri varsa tavsiye edilir.
S4: HVAC sistemlerinde bu 10 barlı eklemleri kurarken kontrol üniteleri (sınır çubukları) gerekli midir?
Boru sistemi demirlenmemişse veya yüksek boru raflarına monte edilmişse, kontrol üniteleri (bağlama çubukları) şiddetle önerilir.Sınır çubukları esnek baldır beklenmedik hidrolik dalgalanma veya pompa başlatma sırasında onun maksimum izin verilen hareket sınırlarının ötesinde aşırı uzatma önler.
S5: Bu esnek bağlantı, ticari binaların içindeki gürültü seviyelerini azaltmaya nasıl yardımcı olur?
Metal borular akustik iletkenler olarak hareket eder ve pompa motorunun gürültüsünü doğrudan işgal edilmiş bina alanlarına aktarır.Bu esnek bağlantının yoğun elastomer vücudu katı metal-metal temas yolunu kesiyor, cihaz arayüzünde ses dalgalarını ve mekanik gürültüyü susturuyor.
