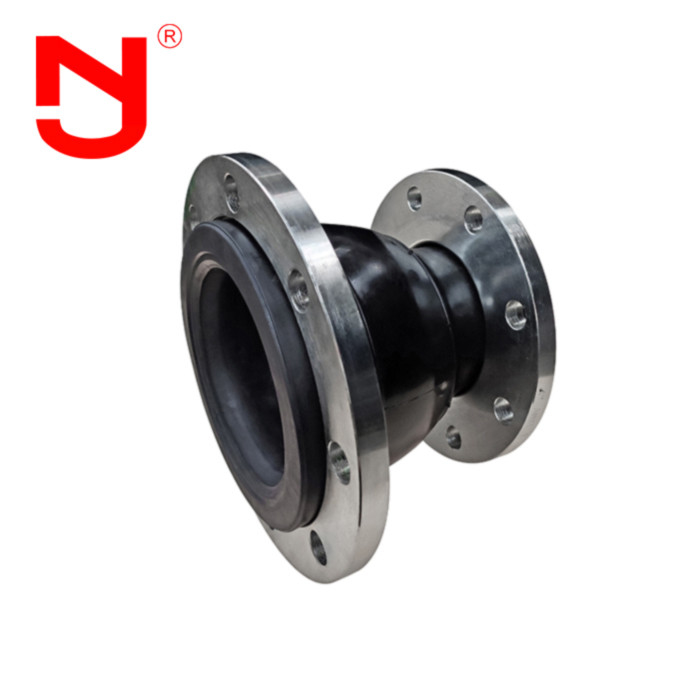

Konsantrik Kısaltılmış Kauçuk Bileşik Yüksek Sıcaklığa Dirençli Boru Esnek Bağlayıcı
Tüp Esnek Bağlantısı Farklı çaplı iki boru bölümünü birbirine bağlamak için kullanılan bir tür kauçuk birlemdir. Tasarımı, iki ucundaki bağlantı portlarının çapının farklı olması ile karakterize edilir.Ama merkez çizgisi aynı eksende., yani konsantrik tasarım.Tüp Esnek Bağlantısıesas olarak boru sistemindeki yer değiştirmeyi, titreşimi ve gerginliği telafi etmek ve hafifletmek için kullanılırken boru sisteminin mühürlenmesini ve sıvı aktarımının sürekliliğini sağlar.Çeşitli endüstriyel alanlarda yaygın olarak kullanılmaktadır, örneğin petrol, kimyasal, elektrik enerjisi, metalürji vb., ayrıca inşaat ve belediye mühendisliğinde su temini ve drenaj, ısıtma, havalandırma ve klima sistemleri.
Konsantrik Redüktörün ÖzellikleriTüp Esnek Bağlantısı
1Küçük boyut, hafif ağırlık, esneklik, uygun kurulum ve bakım
2Yapısal gürültünün iletimini azaltır ve güçlü şok emicilik gösterir.
3Yatay yer değiştirme, eksenel yer değiştirme ve açısal yer değiştirme yeteneğine sahiptir ve flange yeniden yapılandırma ve paralellik özelliklerine sahiptir.
4Yüksek sıcaklık, asit bazlı ve yağ dayanıklı boru hatlarında konsantrik azaltıcı kauçuk eklemlerin iç duvarının korozyonunun önlenmesi ve kullanım ömrünün uzatılması.
Konsantrik Redüktör SpesifikasyonuTüp Esnek Bağlantısı
| özellikleri |
DN50~300 |
DN350~600 |
| Çalışma basıncı (MPa) |
0.25~1.6 |
| Patlama basıncı (MPa) |
≤4.8 |
| Vakum (KPa) |
53.3 ((400) |
44.9 ((350) |
| Sıcaklık (°C) |
-20~+115 ((özel koşullar için -30~+250) |
| Uygulanabilir ortam |
Hava, basınçlı hava, su, deniz suyu, sıcak su, yağ, asit bazı vb. |
Teknik verilerKonsantrik RedüktörTüp Esnek Bağlantısı
| Ana VerilerKonsantrik RedüktörTüp Esnek Bağlantısı |
| DN (büyük) × DN (küçük) |
Uzunluk |
Aksyal
yer değiştirme
(uzantı) |
Aksyal
yer değiştirme
(kompresyon) |
Radial
yer değiştirme |
Devirme
açı |
| (a1+a2) ° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65x40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250×100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300×150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350×250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

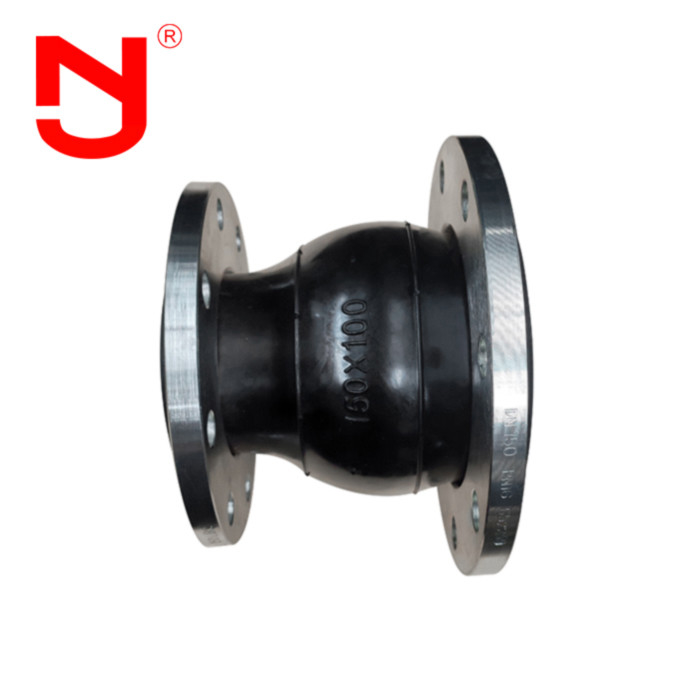

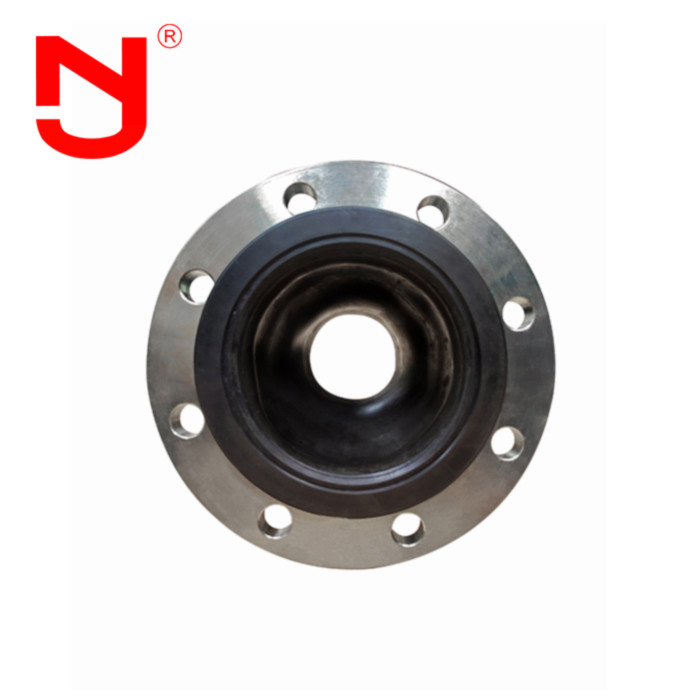

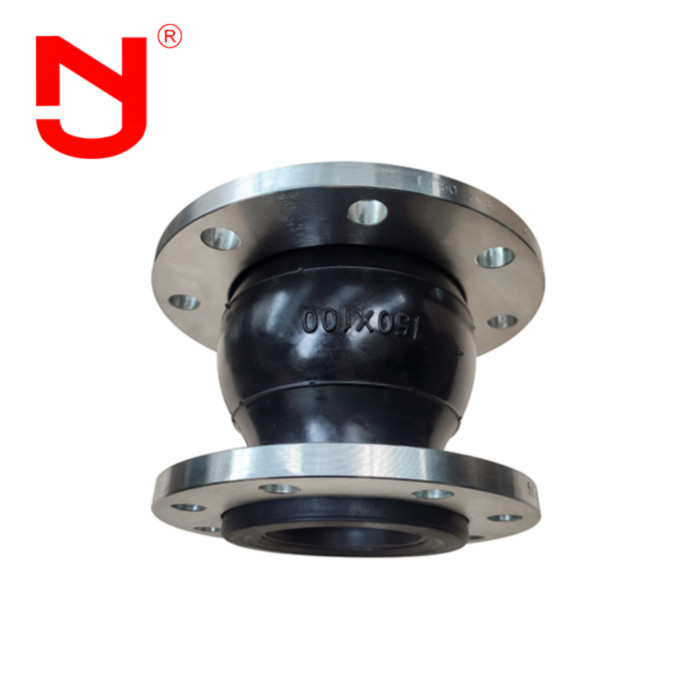

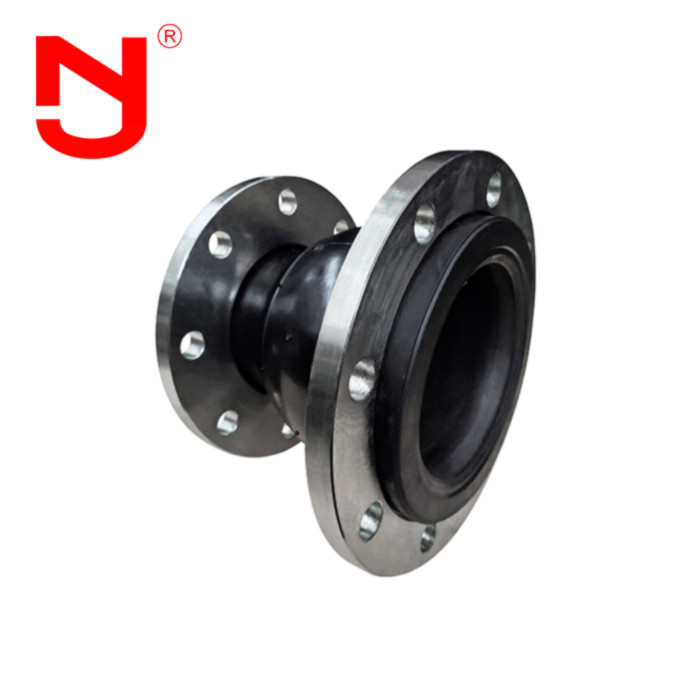

Konsantrik RedüktörKonsantrik RedüktörTüp Esnek BağlantısıAyrıntılar gösteriyor.
Yüksek kaliteli nasıl olduğunu biliyor musun?Konsantrik RedüktörTüp Esnek Bağlantısı Hadi JINGNING'e bakalım.
TümTüp Esnek BağlantısıGB, ISO, DIN, ANSI, BS, JIS gibi uluslararası standartların yanı sıra müşterilerin özel talepleriyle uyumludur.
Konsantrik azaltıcıTüp Esnek Bağlantısıavantajları
1Bağlantı fiyatı fabrika fiyatı.
217 yıllık üretim deneyimi ve 5 yıllık ihracat deneyimi.
3Sıkı kalite denetimi ve kalite endüstri standardını çok fazla aşar.
4. Çeşitli özelliklerin kalıp tabanı özelleştirme ve OEM
5. Ücretsiz rÜber genişleme eklemleriÖrnekler
Konsantrik azaltıcıTüp Esnek BağlantısıUygulama
Konsantrik redüksiyon pEsnek konektör Su ısıtma ve havalandırma borularında, su temini ve drenajı ve dolaşım suyu borularında, dondurma borularında, Huagong korozyon önleme borularında yaygın olarak kullanılır.Çeşitli yapılardaki yangın söndürme ve kompresör boruları, madencilik, kimyasal, petrol ve diğer endüstrilerrÜber genişleme eklemleriLaboratuvarlarda, araştırma enstitülerinde, gemilerde, gemilerde ve diğer tesislerde titreşim yalıtımının korunması ve kontrolü için kullanılırlar,boru hattı mühendisliğinin gürültü azaltımı ve yer değiştirme tazminatı.
Sık Sorulan Sorular
S1: CMerkezi azaltıcı pEsnek konektör Özel bir logoyla mı işaretlenir?
A1:Evet,Logo ile işaretlenebilir.OEM&ODM hizmeti sağlayabiliriz.
S1: Çizimleri sağlayabilir misiniz?Merkezi azaltıcı rÜber genişleme eklemleri?
A1:Evet,sizin için çizimler sağlayabiliriz.Merkezi azaltıcı pEsnek bir bağlantı.
S1: Hangi sertifikalar?Merkezi azaltıcı pEsnek konektörSen sağlayabilir misin?
A1: CE, ISO sertifikası sağlayabiliriz.
S1: C'nin bir örneğini alabilir miyiz?Merkezi azaltıcı rÜber genişleme eklemleri?
A1: Evet, ürünümüzün kalitesini test etmek için size örnekler verebiliriz.Merkezi azaltıcı pEsnek bir bağlantı.
