DN50 EPDM Tek Küreli Kauçuk Genişleme Bileşi SS304 Metal Flanged Genişleme Bileşi
Flanged genişletme eklemAyrıca: genişleme eklemleri, esnek eklemler, boru genişleme eklemleri, esnek bağlantılar olarak da adlandırılabilir. Yüksek esnekliğe, yüksek hava sıklığına sahip bir boru bağlantısıdır,Orta direnç ve hava durumuna dayanıklılık.Flanged genişletme eklemİçten kauçuk katmanından, kumaş takviye katmanından (takviye katmanın çok katmanlı kazınan naylon kablosuna sahip olması), orta kauçuk katmanından oluşan bir tür kompozit kauçuk borusudur.dış kauçuk tabakası, yüksek sıcaklıkta ve yüksek basınçta vulkanikleştirildikten sonra metal flens veya paralel eklemle gevşek kombinasyon.Flanked genişletme eklemyüksek esneklik, yüksek gaz direnci, orta direnç, hava durumuna direnç ve radyasyona direnç gibi kauçuk avantajlarını kullanır.Flanged genişletme eklemboru hattının titreşimini ve gürültüsünü azaltabilir ve sıcaklık değişikliğinden kaynaklanan termal genişleme ve soğuk daralmaları telafi edebilir.
Flanked genişletme ekleminin performans özellikleri
Flanged genişletilmiş ortak teklif ultra yüksek performans, güvenilirlik ve uzun ömürlülük, böylece tesis güvenliğini ve ekipmanların mekanik bütünlüğünü artırır.Özellikle tasarlanmış ürünlerin sert borulama sistemlerine yerleştirilmesi nedeniyle,Flanged genişletme eklemaşağıdakileri yapabilirler:
1Yer değiştirmeyi azaltın.
2. Isı istikrarını iyileştirin
3Sıcaklık değişimleri, yük gerginlikleri, pompa basınç dalgalanmaları ve çöküntü aşınması nedeniyle ortaya çıkan sistem gerginlikleri.
Teknik verilerFlanked genişletme eklem
|
Flanked genişletme ekleminin ana verileri
|
| Adı çapı ((DN) |
Uzunluk |
Aksyal yer değiştirme (mm) |
Yatay hareket |
Eğilme açısı |
| mm |
inç |
mm |
Uzatma |
Sıkıştırma |
mm |
(a1+a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Not: 1. Flanşlı genişleme ekleminin özel gereksinimleri kullanıcının çizimine göre özelleştirilebilir. Flanş standardı GB / t9115.1-2000. Çeşitli flange standartları (GB, JB, Hg, CB, ANSI, DIN,BSEN, NF, en, JIS, ISO, vb.) üretim için seçilebilir.Flanşlı genişleme eklemleriDoğal kauçuk, EPDM, kloropren kauçuk, butil kauçuk, butadiyen kauçuk, flor kauçuk gibi kullanılabilir.Flanşlı genişleme eklemleri DN200'den yukarı su akışı için kullanılır, boru hattının sabit destek veya sabit destek olması gerekir, aksi takdirdeFlanşlı genişleme eklemleridüşme engelli bir cihazla monte edilmelidir.

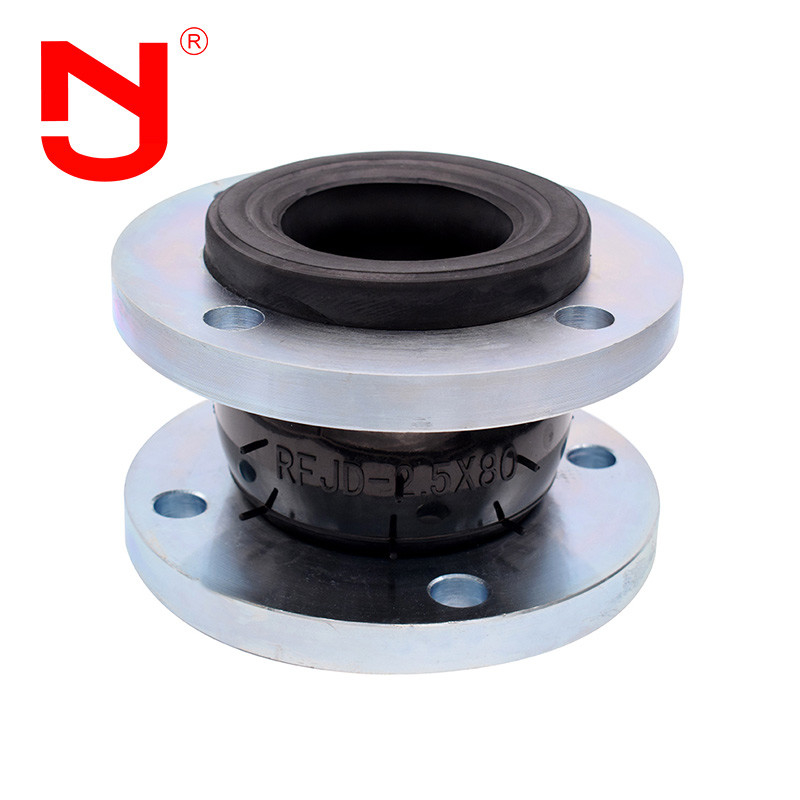

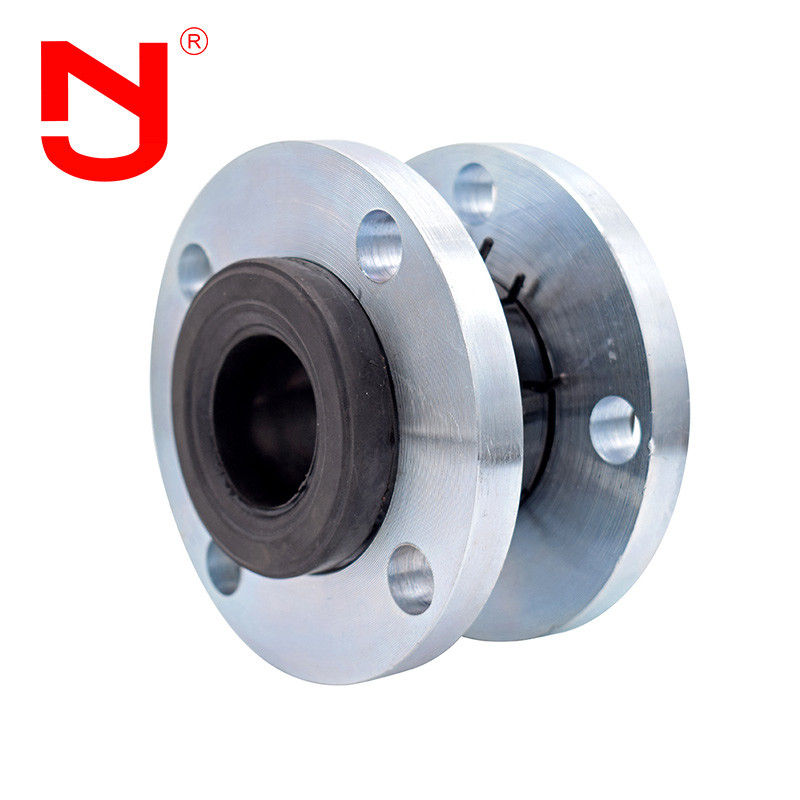

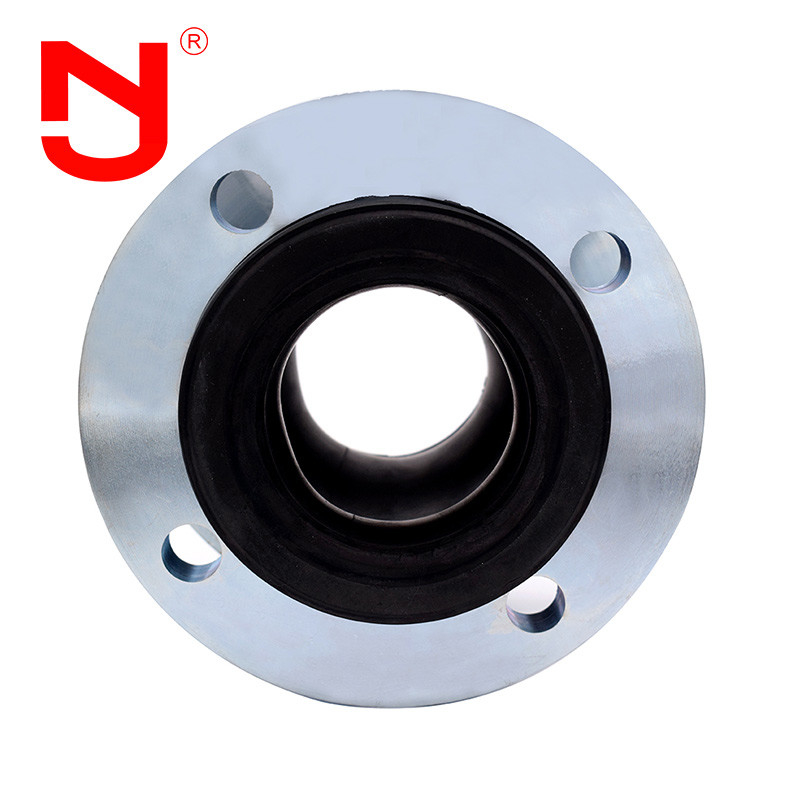

Flanged genişletme eklem Ayrıntılar gösteriyor.
Flanged genişletme eklemÜretim akışı
Flanşlı genişleme ekleminin nasıl yapıldığını biliyor musun?
Uygun olanları seçmek çok önemlidir.Flanked genişletme eklem, ortamın ve seçilen malzemenin uyumluluğunu, tam sıcaklık, tam basınç ve tam vakum aralığını, gerekli hareket miktarını anlamak,ve boru flensleri arasındaki boyutBu bilgi ile JINGNING uygulama mühendisleri, herhangi bir uygulama için ideal flanslı genişleme eklemini belirlemeye yardımcı olabilirler.
Flanged genişleme eklemleri başvuru
Flanged genişletme eklemleri çeşitli boru hattı sistemlerinde yaygın olarak kullanılmaktadır.Flanked genişletme eklemSıcaklık ve soğukluk sık sık değişen borular. Flanged genişleme eklemleriTemel olarak uzak su ve kanalizasyon kaldırma ve taşıma, su temini ve soğutma için kullanılır. Termal enerji santralinin dolaşım suyu, metallürji endüstrisinin boru hattı taşımacılığı,Kondensasyon suyu, kimyasal endüstri, petrokimya endüstrisinin soğutması ve seyreltmesi ve diğer endüstrilerde uzun ve kısa mesafeli boru hatları arasındaki esnek bağlantı.Çünkü flanged genişletme eklem yüksek aşınma direnci vardırFlanşlı genişletme eklemleri, granüler ve tozlu ve gazlı düşük sıcaklıklı tüm endüstriler için de uygundur.
Sık Sorulan Sorular
S1: Neyin kauçuk malzemesiFlanked genişletilmiş eklem?
A1: EPDM,CR,NBR vb. İş ortamına ve ortamına bağlıdır.
S2: İş basıncı nedir?Flanked genişletilmiş eklem?
A2:Çalışma basıncı 1.0Mpa, 1.6Mpa, 2.5Mpa olabilir.
S3: Bir örnek alabilir miyim?
Cevap: Ekspres, hava veya deniz yoluyla teslimat yapabiliriz.
S4: F'nin çalışma sıcaklığı nedir?Langed'in genişletilmesi mi?
A4:Çalışma sıcaklığı -20°C~100°C'dir.
