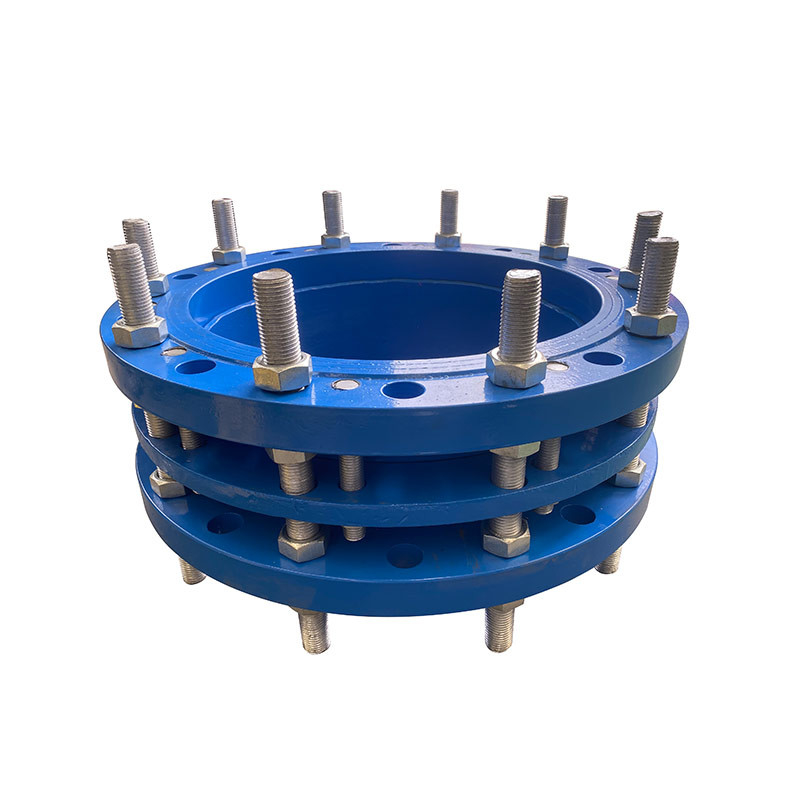

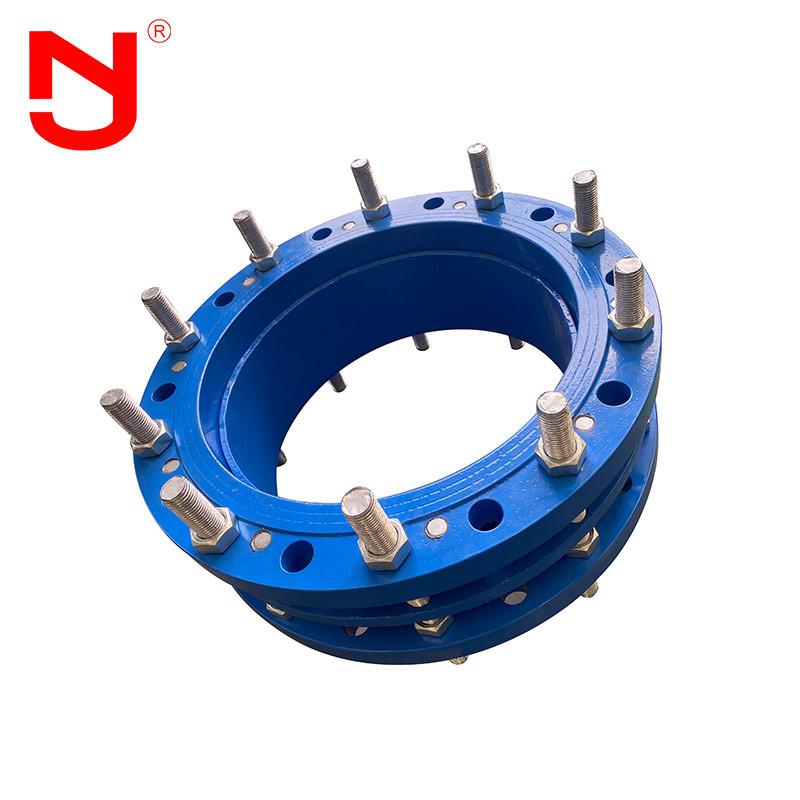

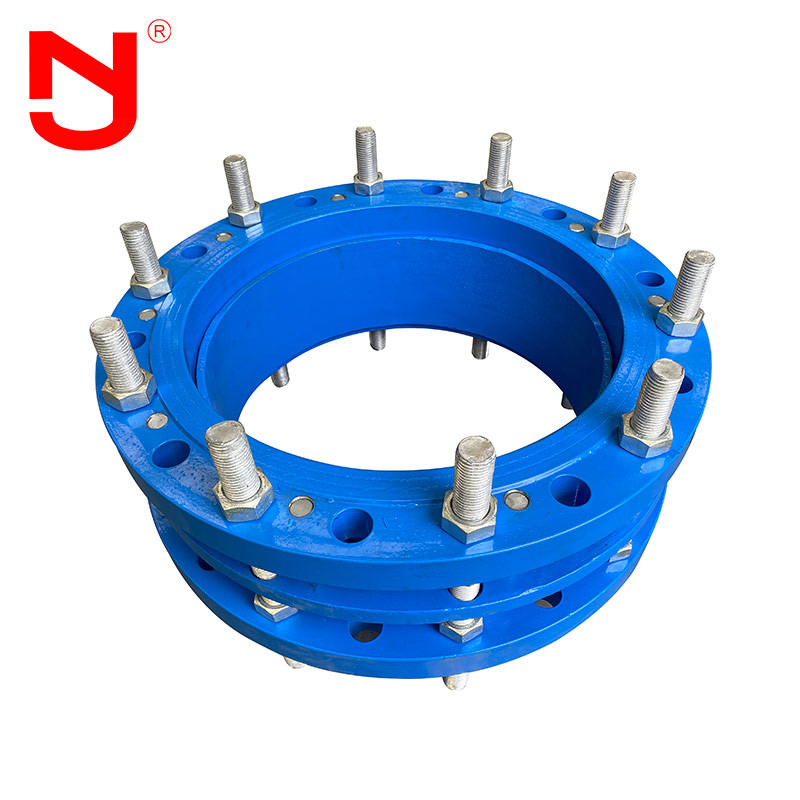

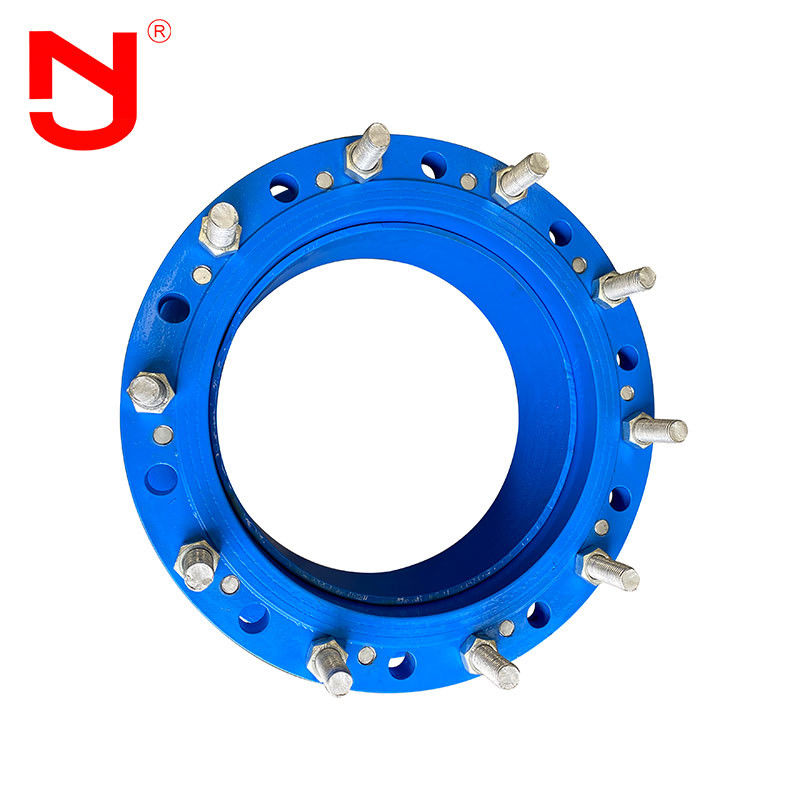

VSSJAFC ayrılabilir çift flanşlı şanzıman bağlantısı
Çift flanşlı şanzıman bağlantısı, valf gövdesi, sızdırmazlık halkası, rakor, teleskopik kısa boru ve diğer ana bileşenlerden oluşur.Bağlantı, her iki taraftaki flanşlarla düzgün bir şekilde bağlanan boruya uygulanabilir.Montaj sırasında, bağlantının iki ucu ile flanş arasındaki montaj uzunluğunu ayarlayın, montaj için belirli bir yer değiştirme ile bir bütün olmaları için salmastra cıvatalarını çapraz ve eşit olarak sıkın.Şanzıman mafsalı tamiri yapılırken saha ölçülerine göre ayarlanacaktır.Çift flanşlı tahrik mafsalı, ters eksenel itmeyi operasyonda tüm boru hattına iletebilir.
Performansıçift flanşlı şanzıman eklemi
1. Kabuk hareketi sırasında boru hattının çalışmasını sağlamak için yüksek sıkıştırma kapasitesine sahip olacaktır.Yüksek korozyon direncine sahiptir.Genleşme derzleri tüm yıl boyunca yeraltına gömülür, bu nedenle korozyon direnci için yüksek gereksinimleri vardır.
2. Mevsimsel değişiklikler veya farklı ortamlardan kaynaklanan termal genleşme ve soğuk büzülme stresini ortadan kaldırmak için eksenel olarak hareket edebilir.Çelik genleşme derzi çelikten yapılmıştır ve kauçuk mafsal güçlü korozyon direncine ve flanş bağlantısına sahiptir.
3. Kurulumu ve bakımı kolaydır, kaynak işleminde gereksiz sorunlardan kaçınır.Boru hattı işlemini daha güvenilir hale getirmek için limit cıvatasını güçlendirmek için özel tasarım süreci benimsenmiştir.
Çift flanşlı şanzıman bağlantısı yapı
teknik verileriçift flanşlı şanzıman eklemi
|
Ana verileriçift flanşlı şanzıman eklemi
|
|
Nominal
çapDN
|
Harici
çapDw
|
Luzunluk |
Caçık
-sation
△L
|
Flanş bağlantı boyutu |
| 0.6Harita |
1.0Harita |
| L |
L1 |
D |
D1 |
yapmamak |
D |
D1 |
yapmamak |
| 65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-Φ14 |
185 |
145 |
4-Φ18 |
| 80 |
89 |
190 |
150 |
4-Φ18 |
200 |
160 |
8-Φ18 |
| 100 |
108 |
210 |
170 |
220 |
180 |
8-Φ18 |
| 114 |
220 |
180 |
8-Φ18 |
| 125 |
133 |
265 |
200 |
8-Φ18 |
250 |
210 |
8-Φ18 |
| 140 |
250 |
210 |
8-Φ18 |
| 150 |
159 |
375 |
225 |
8-Φ18 |
285 |
240 |
8-Φ22 |
| 168 |
285 |
240 |
8-Φ22 |
| 200 |
219 |
321 |
280 |
340 |
295 |
8-Φ22 |
| 250 |
273 |
375 |
335 |
12-Φ18 |
395 |
350 |
12-Φ22 |
| 300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-Φ22 |
445 |
400 |
12-Φ22 |
| 350 |
377 |
490 |
445 |
505 |
460 |
16-Φ26 |
| 400 |
426 |
540 |
495 |
16-Φ22 |
565 |
515 |
16-Φ26 |
| 450 |
480 |
595 |
550 |
615 |
565 |
20-Φ26 |
| 500 |
530 |
645 |
600 |
20-Φ22 |
670 |
620 |
20-Φ26 |
| 600 |
630 |
775 |
705 |
20-Φ26 |
780 |
725 |
20-Φ30 |
| 700 |
720 |
860 |
810 |
24-Φ26 |
895 |
840 |
24-Φ30 |
| 800 |
820 |
590 |
220 |
130 |
950 |
920 |
24-Φ30 |
1015 |
950 |
24-Φ33 |
| 900 |
920 |
1075 |
1020 |
1115 |
1050 |
28-Φ33 |
| 1000 |
1020 |
1175 |
1120 |
28-Φ30 |
1230 |
1160 |
28-Φ36 |
| 1200 |
1220 |
1405 |
1340 |
32-Φ33 |
1455 |
1380 |
32-Φ40 |
| 1400 |
1420 |
1630 |
1500 |
36-Φ36 |
1675 |
1590 |
36-Φ42 |
| 1500 |
1520 |
1730 |
1660 |
36-Φ36 |
36-Φ42 |
| 1600 |
1620 |
1830 |
1760 |
40-Φ40 |
1915 |
1820 |
40-Φ48 |
| 1810 |
1820 |
2045 |
1970 |
44-Φ42 |
2115 |
2020 |
44-Φ48 |
| 2000 |
2020 |
2265 |
2180 |
48-Φ42 |
2320 |
2230 |
48-Φ48 |
| 2200 |
2220 |
2475 |
2390 |
52-Φ42 |
2550 |
2440 |
52-Φ56 |
| 2400 |
2420 |
2685 |
2600 |
56-Φ42 |
2760 |
2650 |
60-Φ56 |
| 2600 |
2620 |
600 |
240 |
140 |
2905 |
2810 |
60-Φ48 |
2960 |
3070 |
64-Φ56 |
| 2800 |
2820 |
3115 |
3020 |
64-Φ48 |
3180 |
3290 |
68-Φ60 |
| 3000 |
3020 |
3315 |
3220 |
68-Φ48 |
3405 |
|
|
| 3200 |
3220 |
3525 |
3430 |
72-Φ48 |
|
|
|
| 3400 |
3420 |
3735 |
3640 |
76-Φ48 |
|
|
|
| 3600 |
3620 |
3970 |
3860 |
80-Φ56 |
|
|
|
Not:çift flanşlı şanzıman eklemiHer iki tarafı da flanş ile birleştirmeye uygundur.Kurulum sırasında ürünün her iki ucunun bağlantı uzunluğunu ayarlayın, salmastra cıvatalarını sırayla sıkın ve sınır somunlarını ayarlayın.Bu sayede boru hattı serbestçe genişleyebilir, genişlemeyi kilitleyebilir ve boru hattının güvenli çalışmasını sağlayabilir.
Çift flanşlı şanzıman bağlantısıüretim akışı
Çift flanşlı şanzıman bağlantısı avantaj
1. Konektörün fabrika çıkış fiyatı.
2. 16 yıllık üretim tecrübesi ve 5 yıllık ihracat tecrübesi.
3. Sıkı kalite kontrol, kalite endüstri standardını çok aşıyor.
4. Eklem kalıbının çeşitli özellikleri vardır ve özelleştirmeyi ve OEM'i destekler.
5. Şanzıman bağlantılarının ücretsiz numunelerini sağlayın.
6. Büyük envanter.
Çift flanşlı şanzıman bağlantısı başvuru
Çift flanşlı tahrik bağlantısının kurulum sürecinde, sıcaklık değiştiğinde veya boru hattı titreştiğinde, genleşme kompanzasyonu rolünü oynayabilir.Temel oturduğunda, sızdırmazlıkta sızıntı olmamasını sağlamak için yer değiştirme belirli bir dereceye kadar telafi edilebilir.İkinci olarak, çift flanşlı transmisyon bağlantısının montajı ve demontajı çok uygundur, bu da su temini ve drenaj boru hattı ve su kulesi ile bağlantı kurmasını sağlar ve pompa su sayacının montajı ve demontajı için büyük kolaylık sağlar.
