Menşe yeri:
Çin
Marka adı:
JINGNING
Sertifika:
CE
Model numarası:
RFJY
Bizimle İletişim
video
Konsantrik redüktör kauçuk mafsal, redüktör amortisörü, genleşme derzi, sönümleme boğazı ve yumuşak mafsal olarak da adlandırılır.Faydalı model, bir lastik bilye, bir iç kauçuk katmana sahip gevşek bir metal flanş, naylon kord kumaş takviyesi ve bir dış kauçuk katmandan oluşan bir metal borunun esnek bir bağlantısıdır.Şu anda, ortak ileri üretim teknolojisini benimser.İç katman, üretim sürecinde yüksek basınç durumundadır.Naylon kordon, kauçuk tabaka ile iyi bir şekilde birleştirilmiştir.Çalışma basıncı yüksektir ve kalite, sıradan esnek kauçuk mafsaldan daha iyidir.Konsantrik redüktör kauçuk mafsal, yüksek elastikiyete, yüksek hava sızdırmazlığına, orta dirence ve hava koşullarına dayanıklı bir tür boru mafsalıdır.
Konsantrik redüktör kauçuk eklemin özellikleri
1. Küçük boyut, hafiflik, esneklik, uygun kurulum ve bakım
2. Yapısal gürültünün iletimini azaltır ve güçlü şok emilimine sahiptir.
3. Yatay yer değiştirme, eksenel yer değiştirme ve açısal yer değiştirme kabiliyetine sahiptir ve flanş rekonstrüksiyonu ve paralel olmama özelliklerine sahiptir.
4. Yüksek sıcaklık, asit-baz ve yağa dayanıklı boru hatlarında eşmerkezli azaltıcı kauçuk bağlantıların iç duvarının aşınmasını önleyin ve hizmet ömrünü uzatın.
özelliklerieşmerkezli redüktör kauçuk eklem
| Şartname | DN50~300 | DN350~600 |
| Çalışma basıncı (MPa) | 0.25~1.6 | |
| Patlama basıncı (MPa) | ≤4.8 | |
| Vakum (KPa) | 53.3(400) | 44.9(350) |
| Sıcaklık (℃) | -20~+115(özel durum için -30~+250) | |
| uygulanabilir ortam | Hava, basınçlı hava, su, deniz suyu, sıcak su, yağ, asit-baz vb. | |
teknik verilerieşmerkezli redüktör kauçuk eklem
| Konsantrik redüktör kauçuk eklemin ana verileri | |||||
| DN(büyük)×DN(küçük) | Uzunluk | eksenel yer değiştirme (eklenti) |
eksenel yer değiştirme (sıkıştırma) |
Radyal yer değiştirme |
saptırma açı |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |

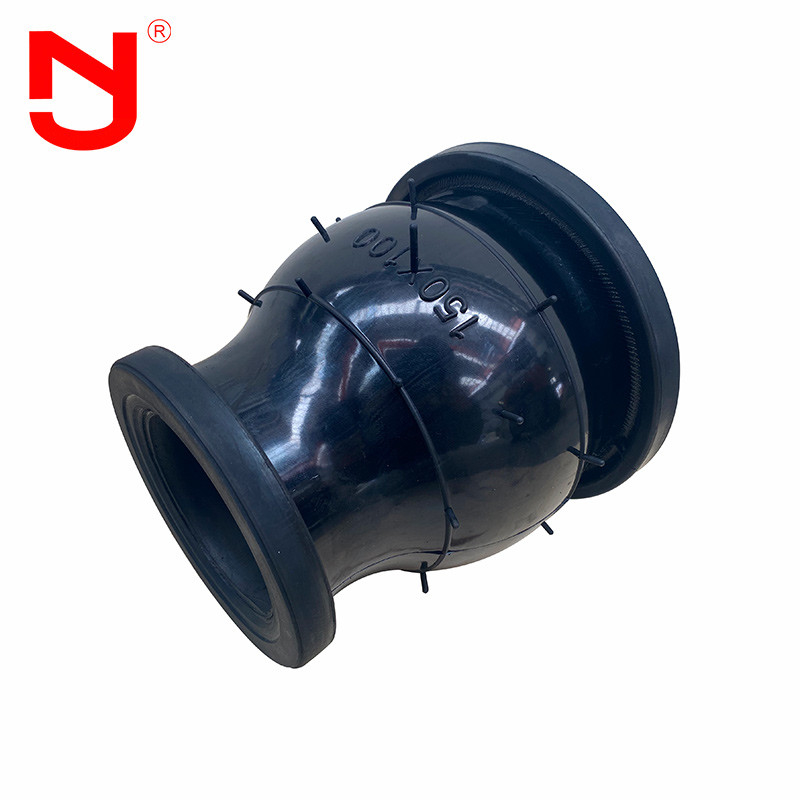

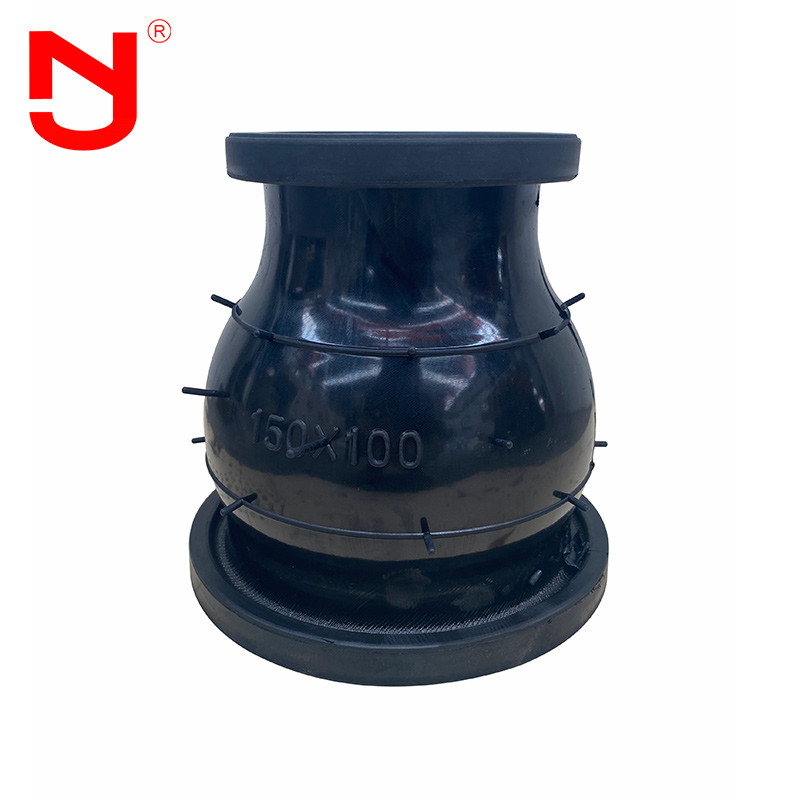

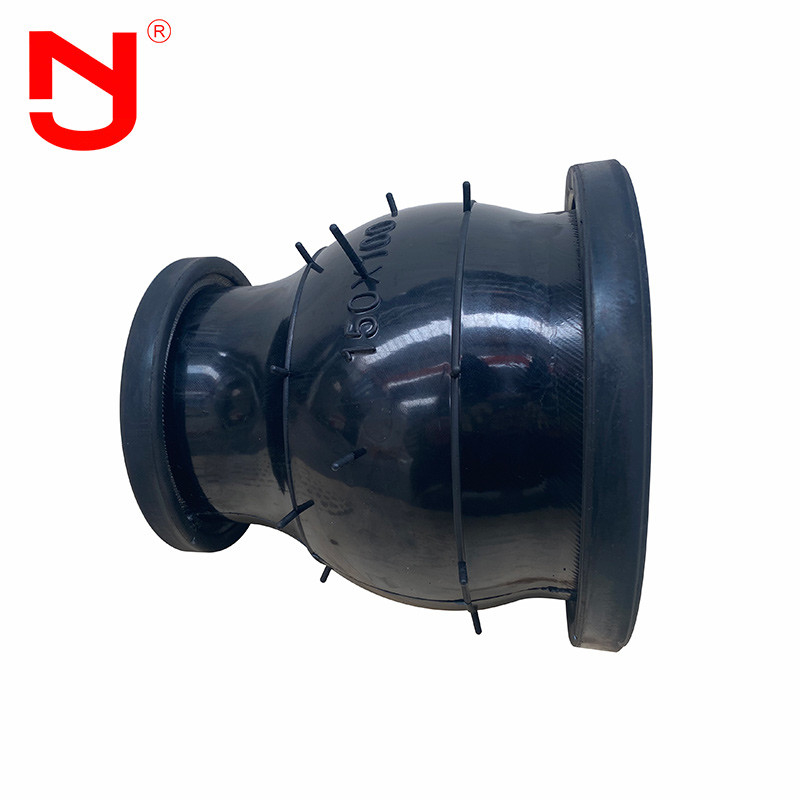

Eşmerkezli redüktör kauçuk bağlantı detayları gösteriliyor
Yüksek kalitenin nasıl olduğunu biliyor musun?eşmerkezli redüktör kauçuk eklem JINGNING ile bakalım.
Tüm eşmerkezli redüktör kauçuk mafsallar, GB, ISO, DIN, ANSI, BS, JIS gibi uluslararası standartların yanı sıra müşterilerin özel taleplerini onaylar..
Konsantrik redüktör kauçuk eklem avantajlar
1. Konektör fiyatı fabrika çıkış fiyatıdır
2.17 yıllık üretim tecrübesi ve 5 yıllık ihracat tecrübesi
3. Sıkı kalite denetimi ve kalite, endüstri standardını çok aşıyor
4. Kalıp tabanı özelleştirmesi ve çeşitli özelliklerde OEM
5. Ücretsiz kauçuk bağlantı numuneleri sağlayın
Konsantrik redüktör kauçuk mafsallar auygulama
Konsantrik redüktör kauçuk eklem, çeşitli inşaat, madencilik, kimya, petrol ve diğer sektörlerde su ısıtma ve havalandırma boruları, su temini ve drenaj ve sirkülasyon su boruları, donma boruları, Huagong korozyon önleyici borular, yangın söndürme ve kompresör borularında yaygın olarak kullanılmaktadır.Konsantrik redüktör kauçuk eklemlerlaboratuvarlarda, araştırma enstitülerinde, gemilerde, gemilerde ve diğer tesislerde, boru hattı mühendisliğinin titreşim yalıtımı, gürültü azaltma ve yer değiştirme telafisinin korunması ve kontrolü için kullanılır.
