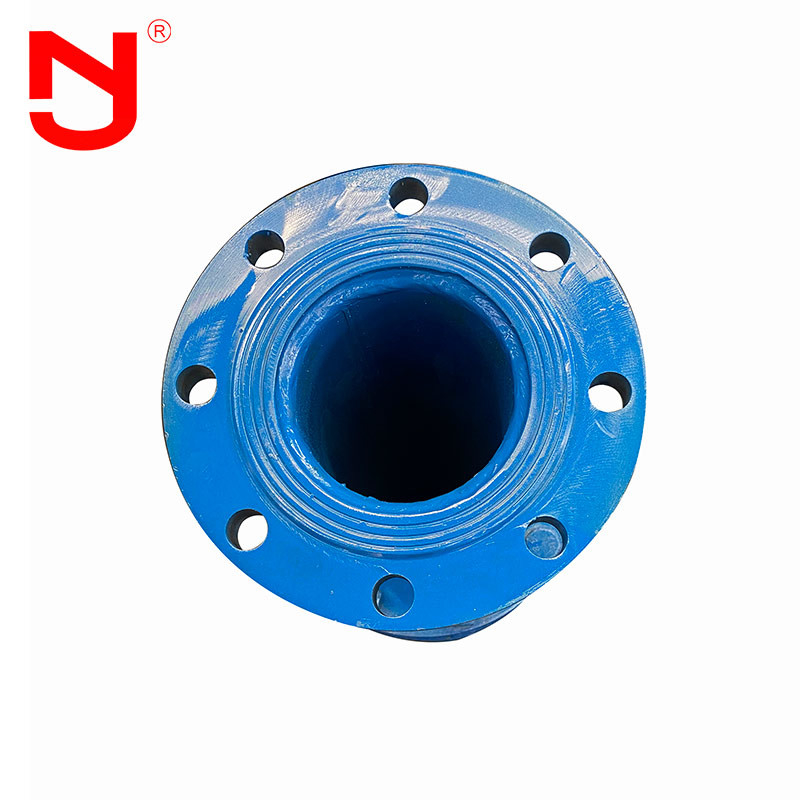

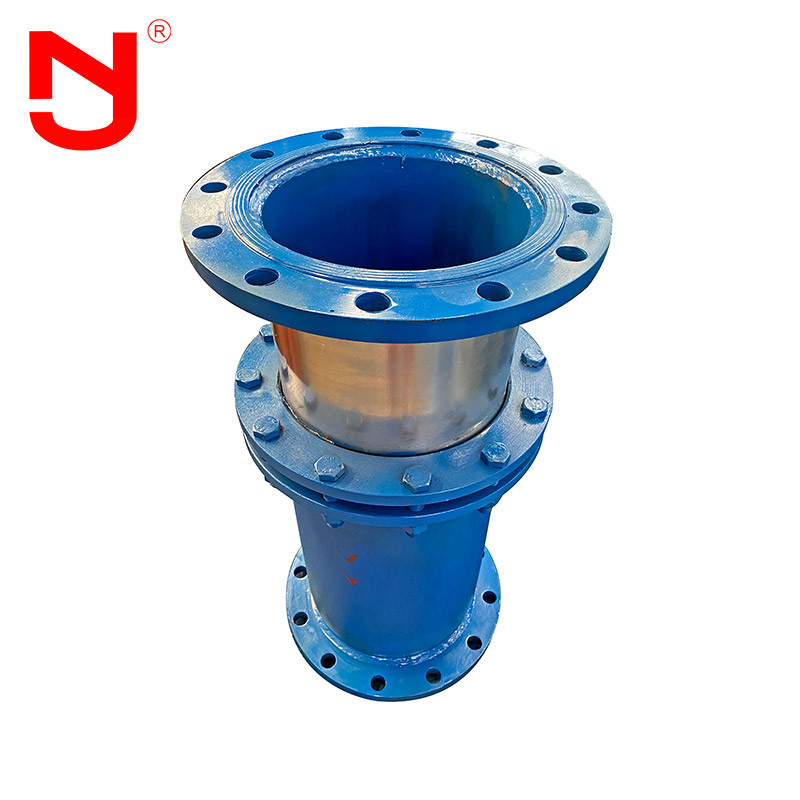

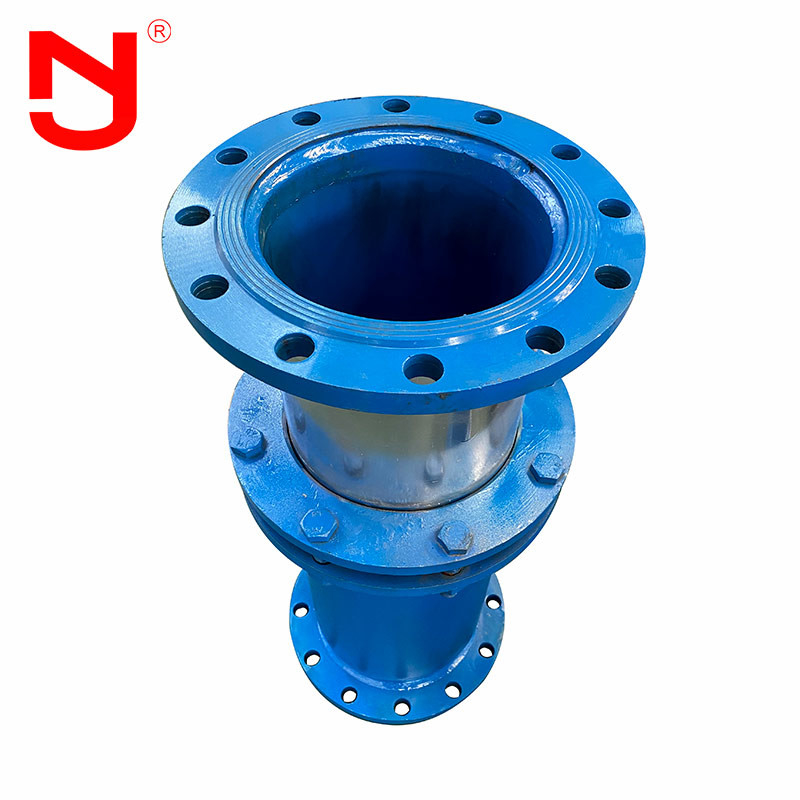

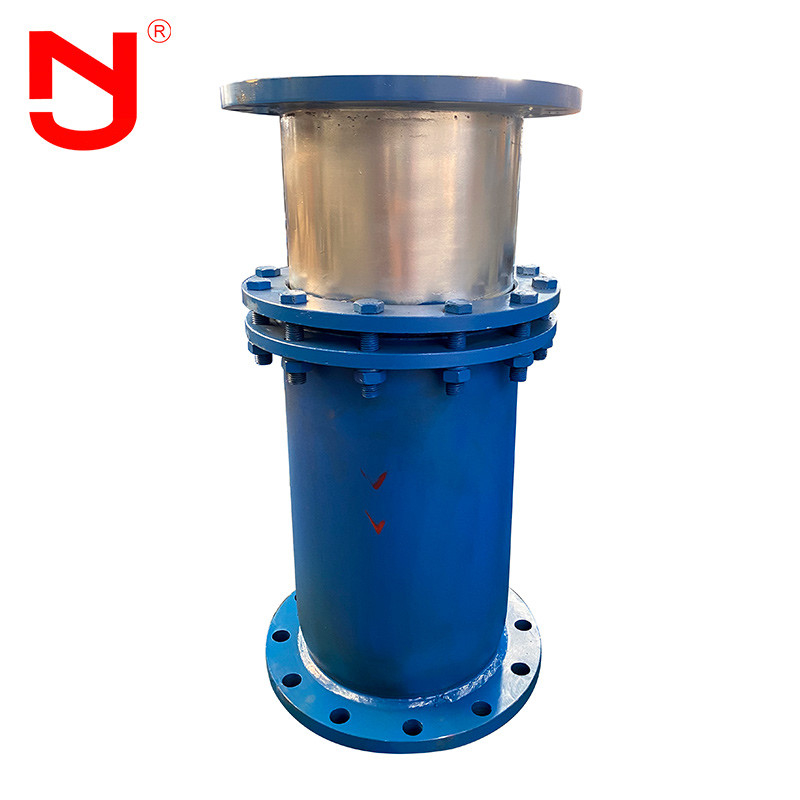

Doğrudan gömülü kasa kompansatör
Boru şeklindeki genleşme derzi adı verilen manşon kompansatör, esas olarak lineer boru hattının yardımcı ekipmanı için kullanılan sıcak sıvı boru hattı için bir telafi cihazıdır.Sıcak su, buhar ve gres ortamı için uygundur.Kayar manşonun dış manşona kayma hareketi sayesinde, termal genleşmenin telafisini sağlayabilir.
Doğrudan gömülü kasa kompansatörünün performansı
1. Kol kompansatör orta mühendislik basıncı ≤ 2.5MPa ve orta sıcaklık - 40 ℃ ~ 600 ℃ için geçerlidir.
2. Kol kompansatör, yüksek mukavemet, düşük sürtünme katsayısı (0.04 ~ 0.10), yaşlanma, iyi etki ve uygun bakım özelliklerine sahip yeni bir sızdırmazlık malzemesi esnek grafit halka kullanır.
Doğrudan gömülü kasa kompansatöryapı
teknik verileridoğrudan gömülü kasa kompansatör
|
Nominal
Çap
|
Tazminat
Tek yol△
|
Bağlantı Tüpü
Dış çap
|
Maksimum
Dış
Çap
|
Uzunluk
L
|
Tek yol
Sürtünme
KN
|
| mm |
mm |
mm |
mm |
mm |
1.6Mpa |
| 50 |
150 |
57 |
230 |
610 |
1.72 |
| 65 |
150 |
76 |
250 |
610 |
2.68 |
| 80 |
150 |
89 |
265 |
610 |
3.42 |
| 100 |
150 |
108 |
280 |
610 |
4.51 |
| 125 |
150 |
133 |
310 |
610 |
5.23 |
| 150 |
250 |
159 |
335 |
810 |
7.89 |
| 200 |
250 |
219 |
415 |
810 |
13.10 |
| 250 |
250 |
273 |
465 |
860 |
19.5 |
| 300 |
250 |
325 |
520 |
860 |
24.72 |
| 350 |
250 |
377 |
570 |
860 |
29.15 |
| 400 |
300 |
426 |
620 |
970 |
37.63 |
| 450 |
300 |
480 |
670 |
970 |
44.59 |
| 500 |
300 |
530 |
730 |
990 |
52.16 |
| 600 |
300 |
630 |
830 |
990 |
59.47 |
| 700 |
400 |
720 |
930 |
1280 |
65.12 |
| 800 |
400 |
820 |
1030 |
1280 |
78.37 |
| 900 |
400 |
920 |
1135 |
1280 |
96.53 |
| 1000 |
500 |
1020 |
1235 |
1550 |
133.5 |
| 1100 |
500 |
1120 |
1340 |
1550 |
147.21 |
| 1200 |
500 |
1220 |
1440 |
1550 |
158.32 |
Not: GB/T 9119-2000 standardına göre flanş kaynağı, ayrıca müşterilerin diğer gereksinimlerine göre de tedarik edebilir.
Doğrudan gömülü kasa kompansatöravantaj
Manşon kompansatörünün hizmet ömrü uzundur ve yorulma ömrü boru hattınınkine eşittir.Özel işlemden sonra, kayma yüzeyi tuzlu su, tuz çözeltisi ve diğer ortamlarda östenitik paslanmaz çelikten 50 kat daha yüksek olan iyi bir korozyon direncine sahiptir.Aynı zamanda, uzun yıllar sonra aşınma nedeniyle sızdırmazlık etkisi zayıfladığında, sızdırmazlık performansını artırmak için flanş tekrar sıkılabilir veya cıvata gevşetilebilir, basınç halkası çıkarılabilir ve ardından bir veya iki kat Basınç halkasını sıkıştırmak ve kullanılmaya devam etmek için sızdırmazlık halkaları takılabilir.
Doğrudan gömülü kasa kompansatörbaşvuru
Tek yönlü kol kompansatör, esas olarak lineer boru hattının yardımcı ekipmanı için kullanılan sıcak sıvı boru hattının kompanzasyon cihazı olan boru şeklindeki genleşme derzi ve boru hattı genleşme derzi olarak adlandırılır.Sıcak su, buhar, gres ve diğer ortamlar için uygundur.Kayar manşonun kayma hareketi sayesinde termal genleşme telafisi sağlanabilir.
