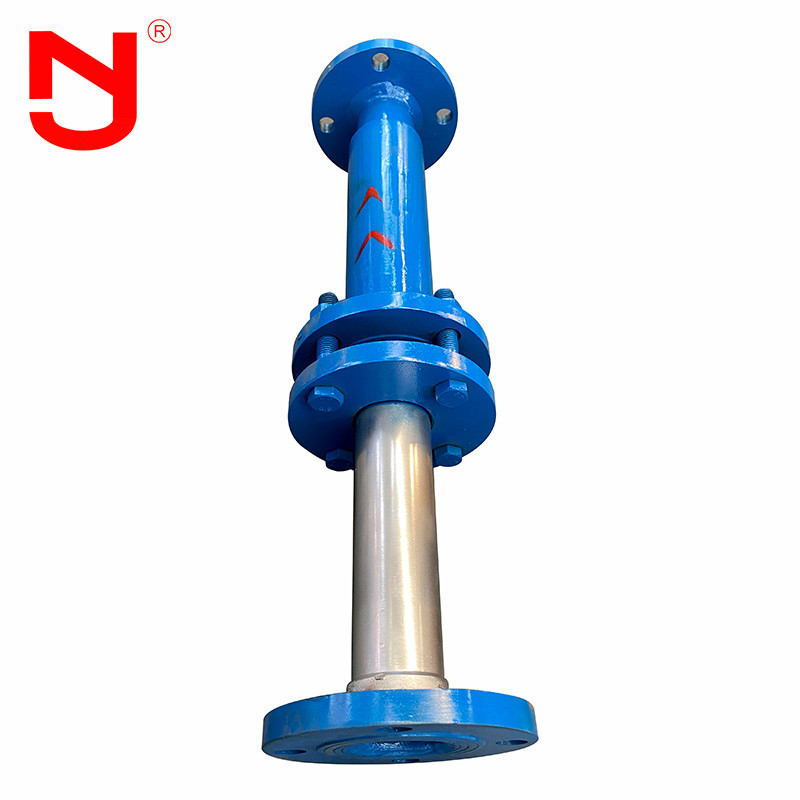

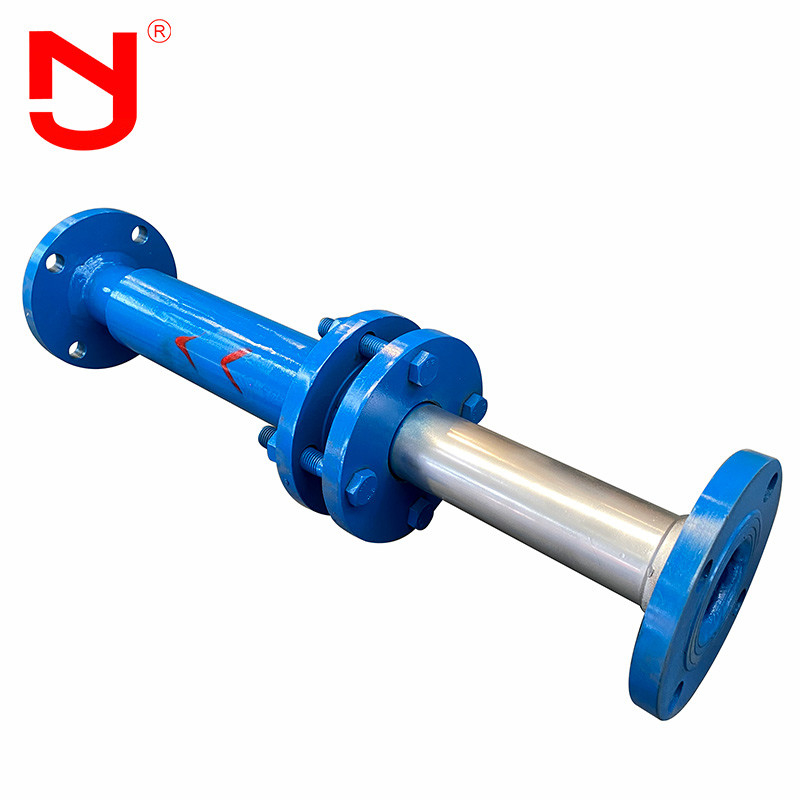

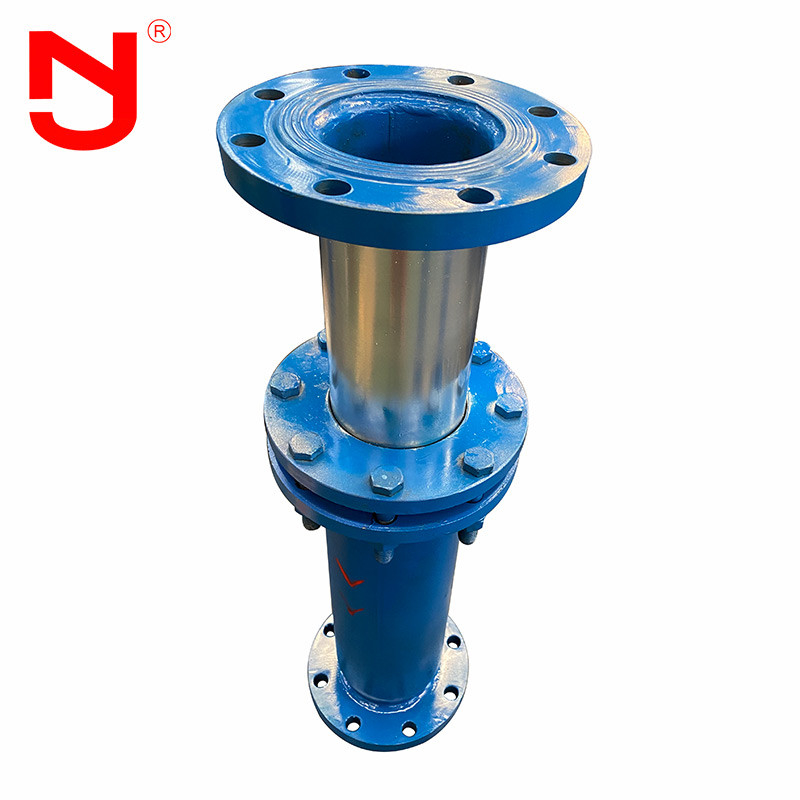

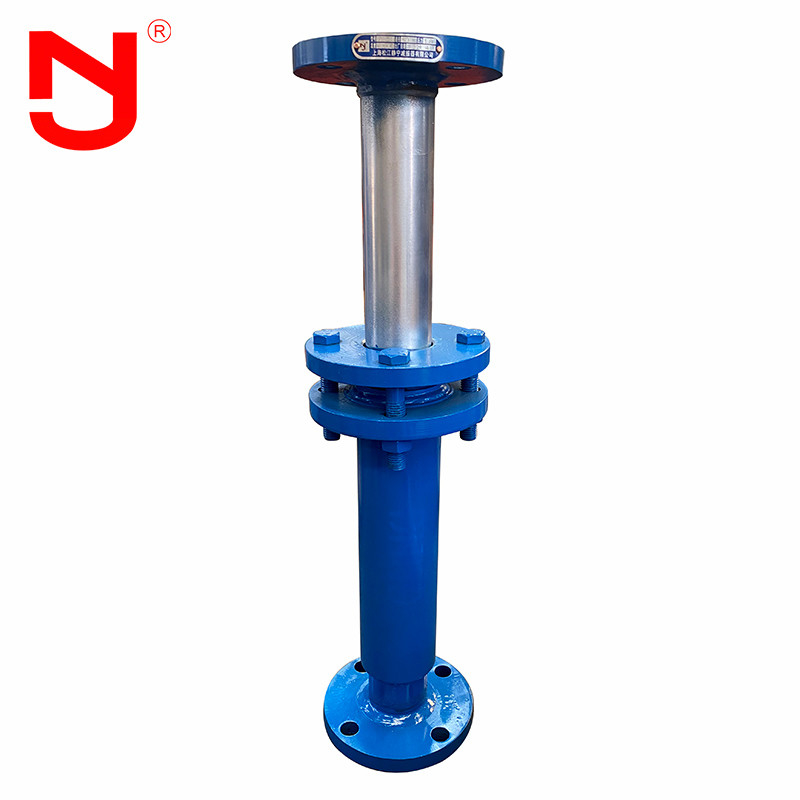

Flanş kollu kompansatör
Boru şeklindeki büzülebilir bağlantı olarak bilinen manşon kompansatör, sıcak sıvı boru hattı için bir kompanzasyon cihazıdır.Esas olarak, lineer boru hattının yardımcı kurulumundan sonra eksenel termal genleşme yer değiştirmesinin emilmesi ve telafisi için kullanılır.Korozif olmayan tek yönlü veya çok yönlü sıvı taşıyan herhangi bir boru hattına doğrudan monte edilen bir kompansatördür.Kol kompansatör Kentsel ısıtma, metalurji, madencilik, enerji üretimi, petrokimya, inşaat ve diğer sektörlerdeki iletim boru hatlarında yaygın olarak kullanılmaktadır.
Flanş kol kompansatörünün performansı
1. Manşon kompansatör, tüm boru ağının çalışmasının stabilitesini büyük ölçüde artırmak ve gizli tehlikeleri azaltmak için sınırlı konuma genişlediğinde açılmamasını sağlayan bir kırılma önleyici cihaz ile tasarlanmıştır.
2. Kol kompansatör, yüksek mukavemet, düşük sürtünme katsayısı, yaşlanma, iyi etki ve uygun bakım özelliklerine sahip yeni bir sızdırmazlık malzemesi esnek grafit halka kullanır.
Flanş kollu kompansatöryapı
teknik verileriflanş manşon kompansatör
|
Nominal
Çap
|
Tazminat
Tek yol
△
|
Bağlantı Tüpü
Dış çap
|
Maksimum
Dış
Çap
|
Uzunluk
L
|
Tek yol
Sürtünme
KN
|
| mm |
mm |
mm |
mm |
mm |
1.6Mpa |
| 50 |
150 |
57 |
230 |
610 |
1.72 |
| 65 |
150 |
76 |
250 |
610 |
2.68 |
| 80 |
150 |
89 |
265 |
610 |
3.42 |
| 100 |
150 |
108 |
280 |
610 |
4.51 |
| 125 |
150 |
133 |
310 |
610 |
5.23 |
| 150 |
250 |
159 |
335 |
810 |
7.89 |
| 200 |
250 |
219 |
415 |
810 |
13.10 |
| 250 |
250 |
273 |
465 |
860 |
19.5 |
| 300 |
250 |
325 |
520 |
860 |
24.72 |
| 350 |
250 |
377 |
570 |
860 |
29.15 |
| 400 |
300 |
426 |
620 |
970 |
37.63 |
| 450 |
300 |
480 |
670 |
970 |
44.59 |
| 500 |
300 |
530 |
730 |
990 |
52.16 |
| 600 |
300 |
630 |
830 |
990 |
59.47 |
| 700 |
400 |
720 |
930 |
1280 |
65.12 |
| 800 |
400 |
820 |
1030 |
1280 |
78.37 |
| 900 |
400 |
920 |
1135 |
1280 |
96.53 |
| 1000 |
500 |
1020 |
1235 |
1550 |
133.5 |
| 1100 |
500 |
1120 |
1340 |
1550 |
147.21 |
| 1200 |
500 |
1220 |
1440 |
1550 |
158.32 |
Not: GB/T 9119-2000 standardına göre flanş kaynağı, ayrıca müşterilerin diğer gereksinimlerine göre de tedarik edebilir.
Flanş kollu kompansatöravantaj
1. Manşon kompansatörünün hizmet ömrü uzundur ve yorulma ömrü boru hattınınkine eşittir.
2. Manşon kompansatöründe klorür iyonu içeriği için herhangi bir gereklilik yoktur ve özellikle ortamda veya çevreleyen ortamda aşırı klorür iyonu bulunan sistemler için uygundur.
3. Kol kompansatör, tek yönlü kompanzasyon yapısına ve iki yönlü kompanzasyon yapısına ayrılmıştır.İki yönlü kompanzasyon yapısı, kompansatörden ortam nereye akarsa aksın, kompansatörün her iki ucundaki kayar manşonların iki yönlü kompanzasyon işlevini elde etmek ve kompanzasyon miktarını artırmak için her zaman serbestçe kaymasıyla karakterize edilir.
4. Doğrudan gömülü kol kompansatör doğrudan yeraltına gömülebilir ve kurulum sırasında bakım kuyusu ayarlanamaz, bu nedenle proje maliyeti düşüktür.
Flanş kollu kompansatörbaşvuru
Boru şeklindeki genleşme derzi ve boru hattı genleşme derzi olarak da bilinen manşon kompansatör, termik akışkan boru hattı için bir kompanzasyon cihazıdır.Esas olarak lineer boru hattının yardımcı ekipmanı için kullanılır.Sıcak su, buhar, gres ve diğer ortamlar için uygundur.Termal genleşme kompanzasyonu, kayar manşonun kayma hareketi ile gerçekleştirilebilir.
