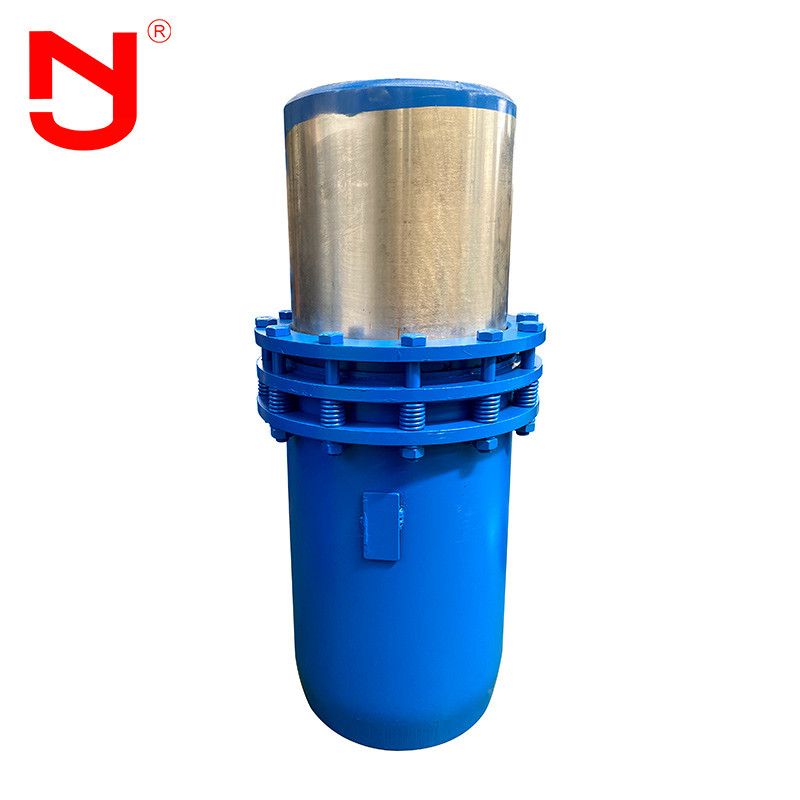

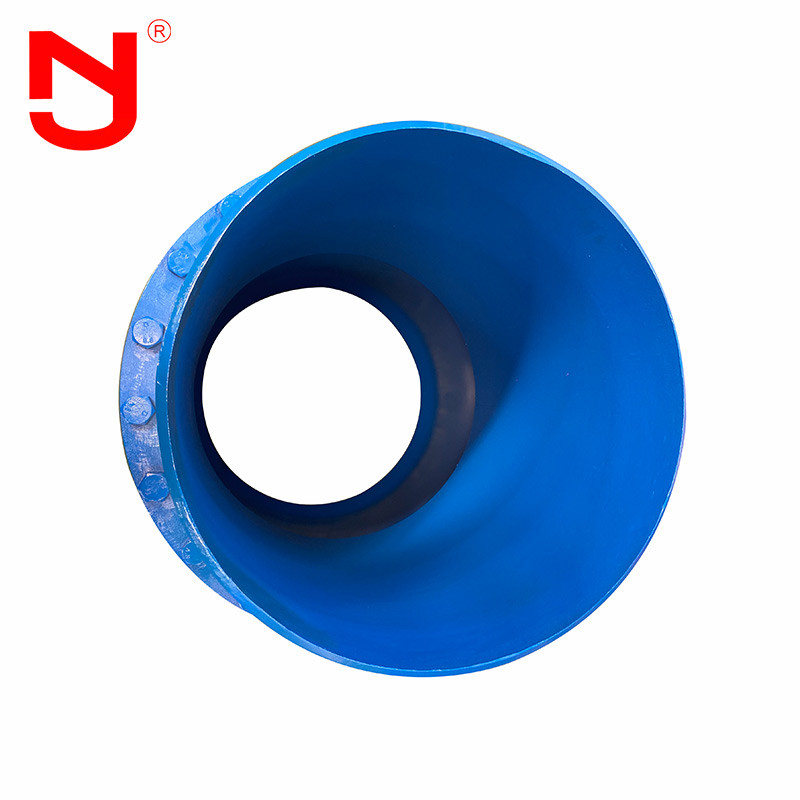

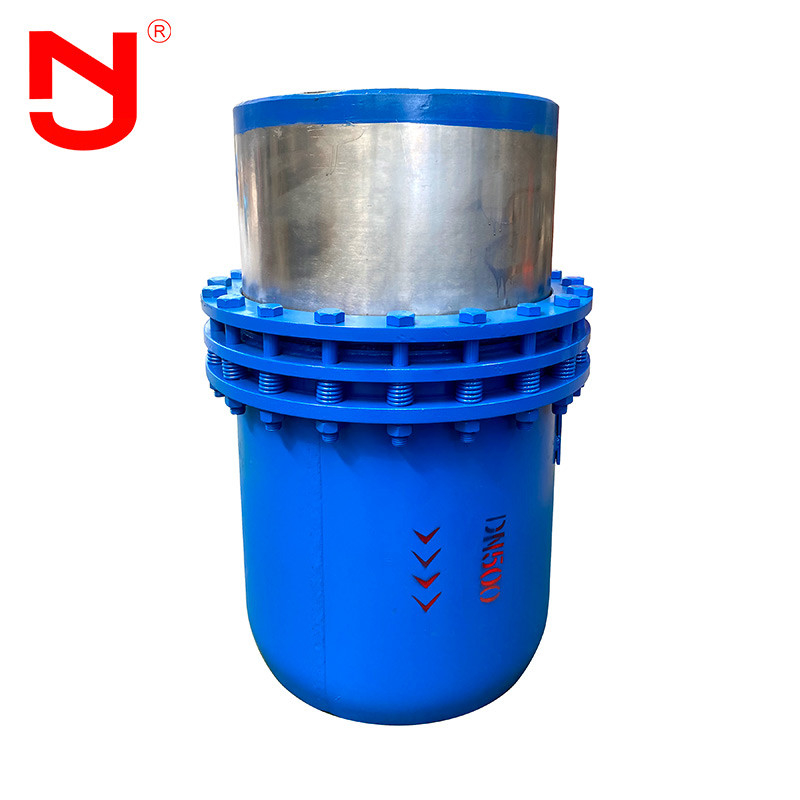

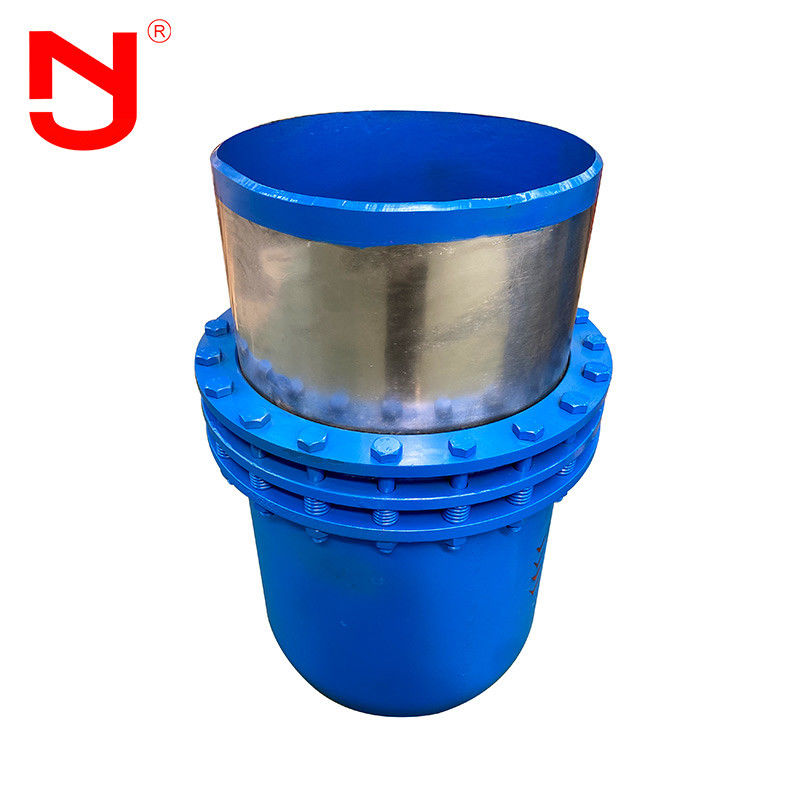

Kol Kompansatörü
Bakım gerektirmeyen doğrudan gömülü tek yönlü kol kompansatör kompansatörlerden biridir.Uzun hizmet ömrü, iyi korozyon direnci, klorür iyonu içeriği gerektirmemesi, çift yönlü kompanzasyon ve artan kompanzasyon miktarı gibi avantajları nedeniyle birçok endüstride yaygın olarak kullanılmaktadır.
Kol kompansatörünün performansı
Bu ürün, iyi sızdırmazlık performansı, yüksek sıcaklık dayanımı, korozyon direnci ve basınç altında tıkanma gibi avantajlara sahip olan ve boru hattının uzun süreli istikrarlı çalışmasını sağlayabilen, şekillendirilmiş ambalaj ve yarı katı sızdırmazlık yağının kompozit sızdırmazlık yapısını benimser.
Kol kompansatör yapısı
teknik verilerikol kompansatör
|
Nominal
Çap
|
Tazminat
Tek yol
△
|
Bağlantı Tüpü
Dış çap
|
Maksimum
Dış
Çap
|
Uzunluk
L
|
Tek yol
Sürtünme
KN
|
| mm |
mm |
mm |
mm |
mm |
1.6Mpa |
| 50 |
150 |
57 |
230 |
610 |
1.72 |
| 65 |
150 |
76 |
250 |
610 |
2.68 |
| 80 |
150 |
89 |
265 |
610 |
3.42 |
| 100 |
150 |
108 |
280 |
610 |
4.51 |
| 125 |
150 |
133 |
310 |
610 |
5.23 |
| 150 |
250 |
159 |
335 |
810 |
7.89 |
| 200 |
250 |
219 |
415 |
810 |
13.10 |
| 250 |
250 |
273 |
465 |
860 |
19.5 |
| 300 |
250 |
325 |
520 |
860 |
24.72 |
| 350 |
250 |
377 |
570 |
860 |
29.15 |
| 400 |
300 |
426 |
620 |
970 |
37.63 |
| 450 |
300 |
480 |
670 |
970 |
44.59 |
| 500 |
300 |
530 |
730 |
990 |
52.16 |
| 600 |
300 |
630 |
830 |
990 |
59.47 |
| 700 |
400 |
720 |
930 |
1280 |
65.12 |
| 800 |
400 |
820 |
1030 |
1280 |
78.37 |
| 900 |
400 |
920 |
1135 |
1280 |
96.53 |
| 1000 |
500 |
1020 |
1235 |
1550 |
133.5 |
| 1100 |
500 |
1120 |
1340 |
1550 |
147.21 |
| 1200 |
500 |
1220 |
1440 |
1550 |
158.32 |
Not: GB/T 9119-2000 standardına göre flanş kaynağı, ayrıca müşterilerin diğer gereksinimlerine göre de tedarik edebilir.
Kol kompansatör avantajı
1. Tüm boru ağının güvenliğini ve kararlılığını artırabilir.
2. Kovan genleşme derzi orta mühendislik basıncı ≤ 2.5MPa ve orta sıcaklık - 40 ℃ ~ 600 ℃ için uygundur.
3. Yüksek mukavemet, düşük sürtünme katsayısı, yaşlanma, iyi etki ve uygun bakım özelliklerine sahip yeni sızdırmazlık malzemesi esnek grafit halka benimsenmiştir.
4. Hizmet ömrü uzundur ve yorulma ömrü boru hattınınkine eşittir.
5. Manşon genleşme derzi, klorür iyonu içeriği için herhangi bir gereksinime sahip değildir ve ortamda veya çevreleyen ortamda aşırı klorür iyonu bulunan sistemler için uygundur.
Kol kompansatör uygulaması
Doğrudan gömülü kol kompansatör, esas olarak lineer boru hattının yardımcı ekipmanı için kullanılan sıcak sıvı boru hattı için bir kompanzasyon cihazıdır.Sıcak su, buhar, gres ve diğer ortamlar için uygundur.Termal genleşme kompanzasyonu, kayar manşonun kayma hareketi ile gerçekleştirilebilir.
