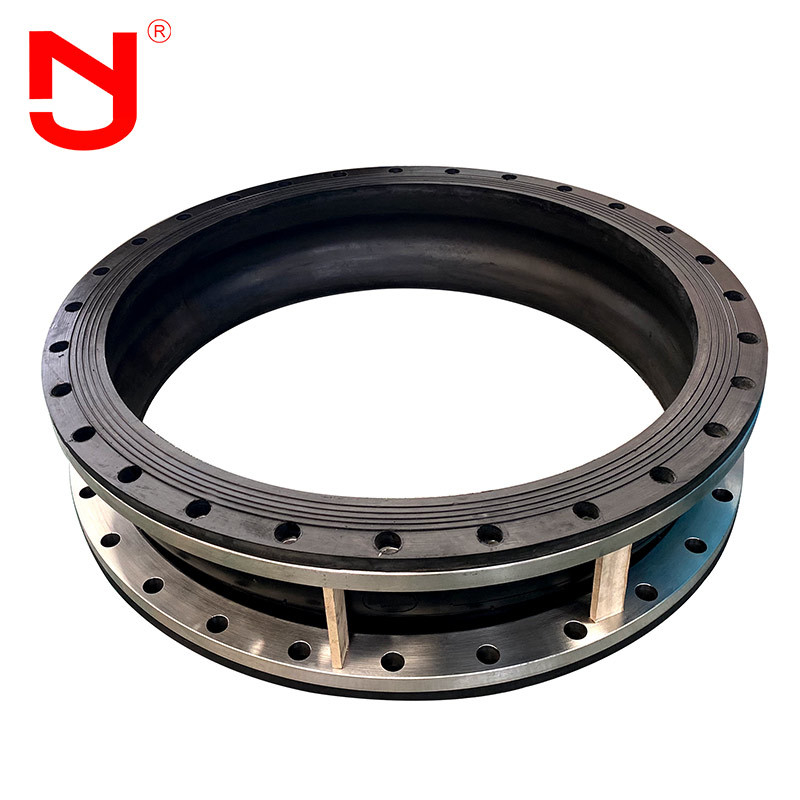

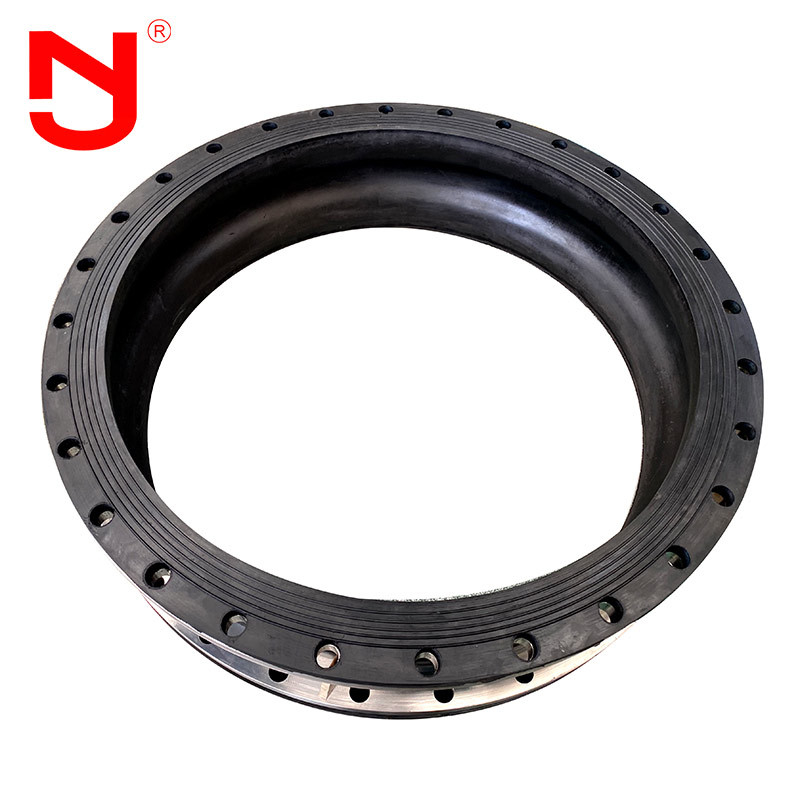

Körük flanş bağlantısı
Körük flanş bağlantısının limit cihazı, esnek kauçuk bağlantı ile makul şekilde eşleştirilmelidir.Yer değiştirme gereksinimleri olan boru hatlarının veya boru hatlarının genel bağlantısı için kullanıldığında, konumlandırma yer değiştirmesi sınırlandırılabilir.Esnek kauçuk mafsal pompa ve valf ile bağlandığında, kuvveti aktarmak için kauçuk mafsal üzerine bir limit cihazı takılmalıdır.Çelik kuvvet iletim eklemi için ideal bir alternatiftir.
performans özelliklerikörüklü flanş bağlantısı
1. Mükemmel yırtılma basıncı direnci.
2. Mükemmel şok emilimi ve gürültü azaltma performansı
3. Daha fazla uzama, sıkıştırma, yanal ve açısal hareket için telafi edin.
teknik verilerikörüklü flanş bağlantısı
| GENEL ÖZELLİKLER | |
| Nominal çap | DN15-DN3000 |
| Çalışma Basıncı | PN6-PN25 |
| Çalışma sıcaklığı | -20℃-140℃ |
| Çalışma Ortamı | Su, Yağ, Asit, Alkali |
|
Körük flanş bağlantısının ana verileri |
||||||
|
Nominal çap (DN)
|
Uzunluk
|
Eksenel yer değiştirme (mm)
|
yatay yer değiştirme
|
sapma açısı
|
||
|
mm
|
inç
|
mm
|
Uzantı
|
Sıkıştırma
|
mm
|
(a1+a2)°
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
Not: Uygun boruyu seçmek içinesnek lastik eklemi sınırlayın, seçilen malzemelerle ortam uyumluluğunu, tam sıcaklık, basınç ve vakum aralıklarını, gerekli hareketleri ve boru flanşları arasındaki boyutları anlamak çok önemlidir.Bu bilgilerle JINGNING uygulama mühendisleri, herhangi bir uygulama için ideal genleşme derzinin belirlenmesine yardımcı olabilir.
Körük flanş bağlantısı üretim akışı
Yüksek kaliteli bir körük flanşının nasıl olduğunu biliyor musunuz?eklem yeriJINGNING ile bakalım.
Körük flanş bağlantısı başvuru
Körük flanş bağlantısı, yeni bağlantılar, boru hattı kükürt giderme ve toz giderme, su temini ve drenaj, kimya endüstrisi, su koruma ve hidroelektrik ve diğer endüstrilerde yaygın olarak kullanılmaktadır.- 15 ℃ ~ 115 ℃'de hava, basınçlı hava, su, deniz suyu, yağ, asit, alkali vb. taşımak için kullanılır.Özel kauçuktan yapılmış bağlantı, yukarıdaki ortamları veya yağı, konsantre asidi, konsantre alkali ve - 30 ℃ ~ 250 ℃ üzerindeki katı malzemeleri taşımak için de kullanılabilir.
