Menşe yeri:
Çin
Marka adı:
JINGNING
Sertifika:
CE
Model numarası:
VSSJAF
Bizimle İletişim

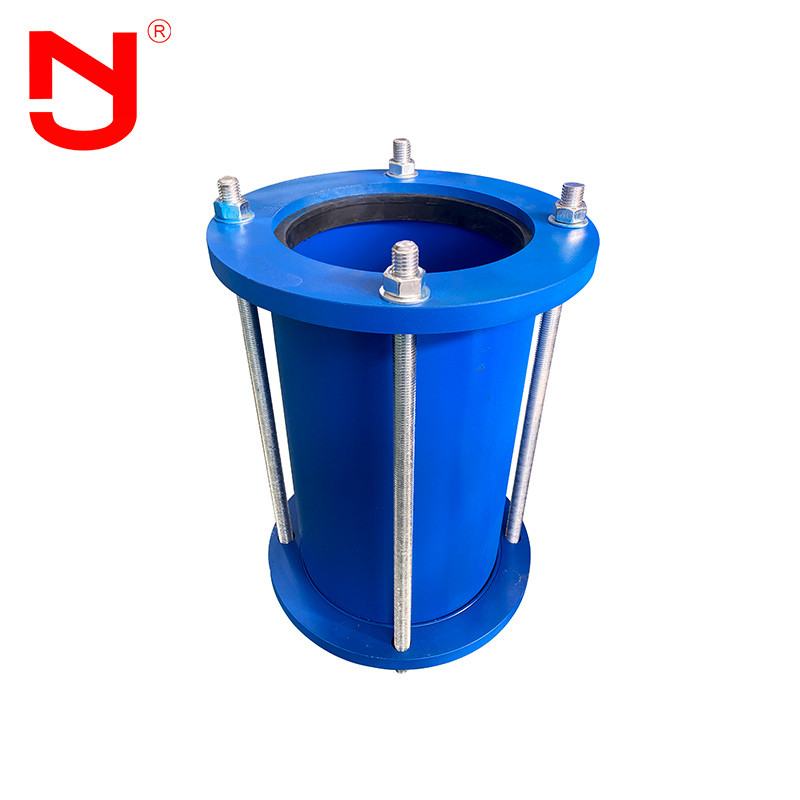

GL tipi boru hızlı bağlantı
GL tipi boru hızlı bağlantının performansı
1. Yüksek mukavemetli malzemeler kullanın;3-45 tonajlık çeşitli modellere uygulanabilir;
2. Güvenliği sağlamak için hidrolik kontrol tek yönlü valfinin güvenlik cihazını kullanın;
3. Kurulum sırasında, konfigürasyon parçaları, pim milini değiştirmeden veya çıkarmadan değiştirilebilir, bu nedenle kurulum hızlıdır ve iş verimliliği büyük ölçüde geliştirilebilir.
GL tipi boru hızlı bağlantı yapı
teknik verileriGL tipi boru hızlı bağlantı
| Ana verileriGL tipi boru hızlı bağlantı | ||||
|
Nominal harici çap (DN) |
Çap D2 |
Tazminat L |
Kol uzunluğu L1 |
Toplam uzunluk L |
| 40 | 55 | 20 | 70 | 106 |
| 50 | 65 | 20 | 70 | 108 |
| 65 | 81 | 20 | 70 | 110 |
| 80 | 93 | 20 | 80 | 125 |
| 100 | 118 | 20 | 80 | 127 |
| 125 | 143 | 20 | 80 | 127 |
| 150 | 169 | 20 | 80 | 127 |
| 200 | 220 | 20 | 90 | 142 |
| 250 | 271.6 | 25 | 100 | 154 |
| 300 | 322.8 | 30 | 110 | 164 |
| 350 | 374 | 35 | 120 | 176 |
| 400 | 425,6 | 40 | 130 | 188 |
| 450 | 476.8 | 45 | 140 | 198 |
| 500 | 528 | 50 | 150 | 210 |
| 600 | 630.8 | 60 | 170 | 232 |
| 700 | 733 | 70 | 200 | 270 |
| 800 | 6836 | 80 | 220 | 292 |
| 900 | 939 | 90 | 240 | 314 |
| 1000 | 1041 | 100 | 260 | 336 |
| 1200 | 1246 | 110 | 290 | 375 |
| 1400 |
göre özelleştirilmiş müşteri gereksinimleri |
120 | 310 | 400 |
| 1600 | 130 | 330 | 425 | |
| 1800 | 140 | 360 | 464 | |
| 2000 | 150 | 380 | 488 | |
| 2200 | 160 | 410 | 528 | |
| 2400 | 170 | 430 | 554 | |
| 2600 | 180 | 450 | 578 | |
| 2800 | 190 | 480 | 616 | |
| 3000 | 200 | 500 | 640 | |
Not:GL tipi boru hızlı bağlantıbenHer iki tarafı da flanşlı bağlamak için uygundur.Kurulum sırasında ürünün her iki ucunun bağlantı uzunluğunu ayarlayın, salmastra cıvatalarını sırayla sıkın ve sınır somunlarını ayarlayın.Bu sayede boru hattı serbestçe genişleyebilir, genişlemeyi kilitleyebilir ve boru hattının güvenli çalışmasını sağlayabilir.
GL tipi boru hızlı bağlantıüretim akışı
Hızlı bağlantı, ana destek, hareketli sıkıştırma bloğu, hidrolik silindir, pim mili ve diğer parçalardan oluşan yapısal bir üründür.Hızlı bağlantının üretim süreci, kesme, tornalama, frezeleme, delme, biçimlendirme, kaynak yapma, taşlama, kumlama, püskürtme, montaj ve diğer işlemleri içerir.Hızlı bağlantı, NC plazma kesme makinesi, kanal frezeleme makinesi, plaka bükme makinesi, kaynak pozisyoner, delme makinesi, hidrolik test tezgahı vb. gibi yüksek verimlilik ve yüksek kalitede çalışmak için özel ekipman gerektiren özel bir endüstri ekipman aksesuarıdır.
GL tipi boru hızlı bağlantı avantaj
1. Ürün fiyatı fabrika çıkış fiyatıdır.
2. 18 yıllık üretim tecrübesi ve 5 yıllık ihracat tecrübesi.
3. Sıkı kalite kontrol, kalite endüstri standardını çok aşıyor.
4. Kalıp çeşitli özelliklere sahiptir ve özelleştirmeyi ve OEM'i destekler.
5. Ücretsiz numune sağlayın
6. Çok miktarda envanter var.
GL tipi boru hızlı bağlantı başvuru
GL tipi boru hattı hızlı konektörü, esas olarak su pompası vanası ile boru hattı arasındaki bağlantı için kullanılır.GL tipi boru hızlı bağlantı CAD'yi benimser.Genleşme derzi serisi ürünler, yüksek çekme ve basınç dayanımı, üstün yumuşak sızdırmazlık performansı, uygun yükleme ve boşaltma ve diğer işlevlere sahip metal ürünler olduğundan, elektrik gücü, metalurji, kimya endüstrisi, su temini ve drenaj, kanalizasyonda yaygın olarak kullanılmaktadır. arıtma ve diğer endüstriler.
Sorgularınızı doğrudan bize gönderin.
