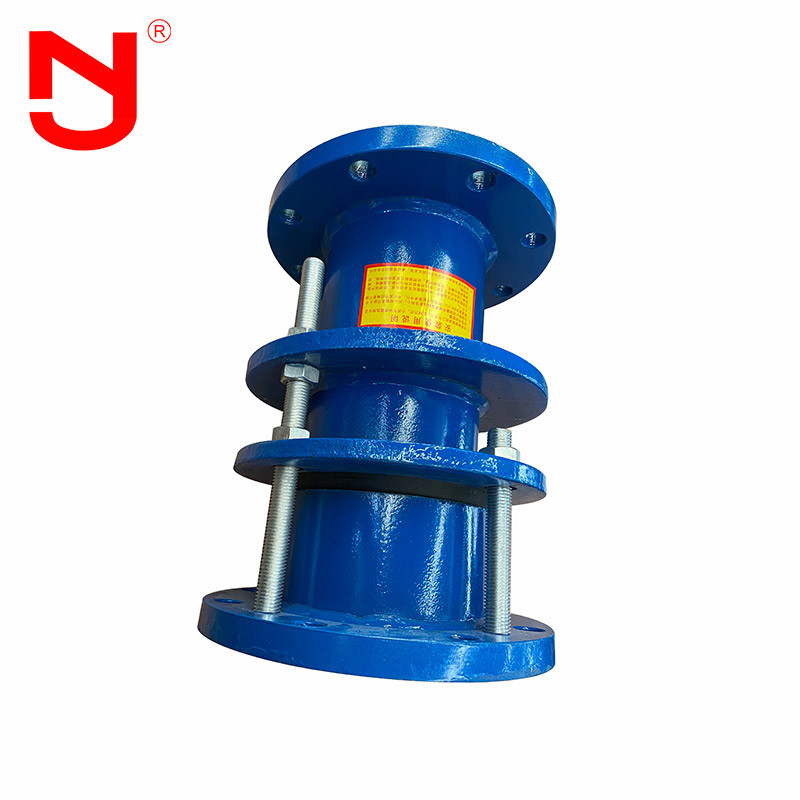

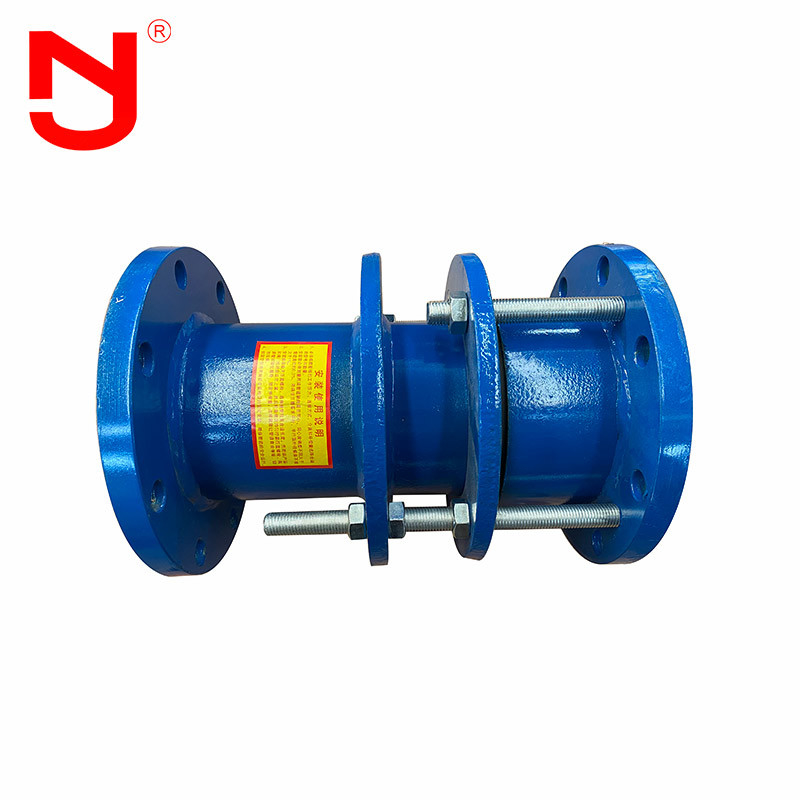

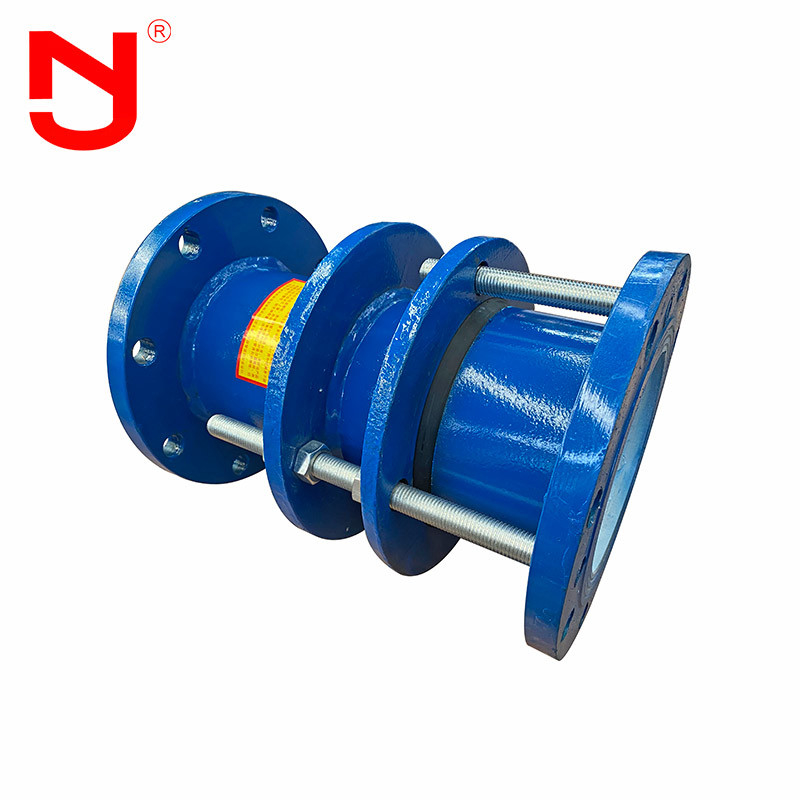

Çift flanşlı limit genleşme derzi
Çift flanşlı limit genleşme derzi gövde, sızdırmazlık halkası, rakor, genleşme kısa borusu ve diğer ana bileşenlerden oluşur.Gevşek manşonlu genleşme derzinin orijinal performansı temelinde, bir sınırlama cihazı eklenir ve maksimum genleşme çift somunla kilitlenir.Boru hattı, izin verilen genişleme miktarında serbestçe genişleyebilir.Maksimum genişleme miktarını aştığında, boru hattının güvenli çalışmasını sağlamak için bir sınır oynayacaktır.Özellikle vibrasyonlu veya belirli eğimli ve dönüşlü boru hattında bağlantı için kullanılır.
Çift flanşlı limit genleşme derzi performansı
1. Kurulum basit ve kullanışlıdır, vana montajı için uygundur ve boru hattının eksenel gerilimini taşıyabilir.
2. Ürün metal döküm veya kaynaktan oluşmaktadır.Gevşek kol parçası, yamuk kauçuk conta halkasını benimser.Salmastra ve cıvatanın etkisi altında, sızdırmazlık halkası, kauçuk sıkıştırma elastik deformasyon ilkesini kullanarak statik sızdırmazlık için eklem gövdesinin genleşme borusunun dış duvarı arasında deforme olmaya zorlanır.
3. Metal ve sızdırmazlık halkası, hizmet performansına ve kullanıcı gereksinimlerine tam olarak uygun olarak seçilecektir.
4. Boru hattında, sadece boru hattının ve kör plakanın itişini etkili bir şekilde telafi etmek ve hafifletmekle kalmaz, aynı zamanda su pompası ve valfinin kurulumunu, bakımını ve değiştirilmesini de kolaylaştırır.
Çift flanşlı limit genleşme derzi
|
NUMARA. |
İsim | Miktar | Malzeme |
| 1 |
Gövde |
1 | QT400-15,Q235A,ZG230-450,20 |
| 2 | Conta | 1 | NBR |
| 3 | takipçi | 1 | QT400-15,Q235A,ZG230-450,20 |
| 4 | Sınırlı kısa boru | 1 | Q235A,20,16Mn |
| 5 | cıvata | n | Q235A,35,1Cr8Ni9Ti |
| 6 | Fındık | 5n | Q235A,20,1Cr8Ni9Ti |
teknik verileriçift flanşlı limit genleşme derzi
|
Ana verileriçift flanşlı limit genleşme derzi |
||||||||||
|
Nominal çapDN |
Harici çapDw |
Luzunluk |
Caçık -sation △L |
Flanş bağlantı boyutu | ||||||
| 0.6Harita | 1.0Harita | |||||||||
| L | L1 | D | D1 | yapmamak | D | D1 | yapmamak | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
Not:çift flanşlı şanzıman ekleminin sökülmesiHer iki tarafı da flanş ile birleştirmeye uygundur.Kurulum sırasında ürünün her iki ucunun bağlantı uzunluğunu ayarlayın, salmastra cıvatalarını sırayla sıkın ve sınır somunlarını ayarlayın.Bu sayede boru hattı serbestçe genişleyebilir, genişlemeyi kilitleyebilir ve boru hattının güvenli çalışmasını sağlayabilir.
Çift flanşlı limit genleşme derzi üretim akışı
Çift flanşlı limit genleşme derzi avantaj
1. Ürün fiyatı fabrika çıkış fiyatıdır.
2. 16 yıllık üretim tecrübesi ve 5 yıllık ihracat tecrübesi.
3. Sıkı kalite kontrol, kalite endüstri standardını çok aşıyor.
4. Kalıp çeşitli özelliklere sahiptir ve özelleştirmeyi ve OEM'i destekler.
5. Ücretsiz numune sağlayın.
6. Büyük envanter.
Çift flanşlı limit genleşme derzi başvuru
Bu ürün, eksenel yer değiştirmeyi emmek ve izin verilen yer değiştirme aralığı içinde eksenel basınç ve itme kuvveti taşımak için kullanılır.Boru hattının gevşek manşon bağlantısı, boru hattındaki titreşim veya belirli eğim ve dönüş ile bağlantı için özellikle uygundur.Boru hattının aşırı yer değiştirmesinden kaynaklanan tazminat ekleminin sızıntısını ve kaybını önleyebilir.Retraktör iyi bir kapsamlı performansa sahiptir, bu nedenle kimya endüstrisi, inşaat, su temini, drenaj, petrol, hafif ve hafif sanayi, soğutma, sanitasyon, sıhhi tesisat, yangından korunma, elektrik enerjisi ve benzeri gibi temel projelerde yaygın olarak kullanılmaktadır.
