Menşe yeri:
Çin
Marka adı:
JINGNING
Sertifika:
CE
Model numarası:
JNTF
Bizimle İletişim
Yüksek kaliteli, yüksek sıcaklığa dayanıklı PTFE kaplı körüklü kompansatör
PTFE kaplı körüklü kompansatör, körüklü genleşme derzi olarak da bilinir.Politetrafloroetilen kaplı körüklü kompansatör, bir kompanzasyon elemanına aittir.PTFE kaplı körüklü kompansatör, körük ve aksesuarlardan oluşmaktadır.Ana körüklerin etkin genleşme deformasyonu, termal genleşme ve soğuk büzülmeden kaynaklanan ana gövde boyutundaki değişikliği emmek veya boruların, kanalların ve konteynerlerin eksenel, enine ve açısal yer değiştirmesini telafi etmek için kullanılır.Isıtma işleminde, ısıtma borusunun termal uzama veya sıcaklık stresi nedeniyle deformasyona uğramasını veya hasar görmesini önlemek için, borunun termal uzamasını telafi etmek için borunun üzerine bir PTFE kaplı körüklü kompansatör ayarlanmalıdır. küçük boru duvarı gerilimi ve valf veya destek yapısına etki eden kuvvet.
PTFE kaplı körüklü kompansatör özellikleri
PTFE kaplı körüklü kompansatör, endüstride yaygın olarak kullanılan bir boru bağlantı elemanıdır.PTFE kaplı körüklü kompansatör, esas olarak boru hattı titreşimi, yer değiştirme, deşarj, termal genleşme ve soğuk büzülme telafisi problemlerini çözmek için kullanılır.
1. Çalışma sıcaklığı 250 ℃'ye kadar olan PTFE kaplı körüklü kompansatörün yüksek sıcaklık direnci.
2. PTFE kaplı körüklü kompansatör, düşük sıcaklık direncine ve iyi mekanik tokluğa sahiptir.
3. PTFE kaplı körüklü kompansatör, inerttir ve güçlü asit, alkali, su ve çeşitli organik çözücülere karşı dayanıklıdır.
4. PTFE kaplı körüklü kompansatör, plastikte iyi yaşlanma ömrüne sahiptir.
5. PTFE kaplı körüklü kompansatörün yüksek yağlama özelliği, katı malzemelerde düşük sürtünme katsayılı yağlamadır.
6. PTFE kaplı körüklü kompansatör yüzey gerilimi düşüktür ve herhangi bir maddeye yapışmaz.
PTFE kaplı körüklü kompansatörün yapı adı
teknik verileri PTFE kaplı körüklü kompansatör
|
Ana verileri PTFE kaplı körüklü kompansatör |
||||||||||||
|
NSçap DN mm |
Maksimum telafi yeteneğinin üç dalgası | En büyük iş gücüne izin ver |
üç dalga uzunluk L (mm) |
Bağlantı flanş boyutu |
||||||||
|
eksenel X(mm) |
Enine Y (mm) |
Açısal θ |
İç basınç | PN 0,6 Mpa | PN 1.0 Mpa | |||||||
| 02-1 | 02-2 | TF021 | TF022 | Kpa | K | nM | K | nM | ||||
| 100 | 26 | 25 | 33 | 20 | 0,5 | 0,6 | 28 | 95 | 170 | 180 | 8-M16 | |
| 124 | 29 | 0,4 | 0,5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
| 150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
| 200 | 40 | 15 | 0.35 | 0,4 | 17 | 125 | 280 | 295 | ||||
| 250 | 42 | 27 | 0,3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
| 300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
| 350 | 46 | 0,2 | 0.25 | 150 | 445 | 460 | ||||||
| 400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
| 450 | 48 | 12 | 16 | 180 | 550 | 565 | 20-M22 | |||||
| 500 | 0.08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
| 600 | 49 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
| 700 | 50 | 240 | 810 | 24-M27 | ||||||||
| 800 | 10 | 13 | 260 | 920 | ||||||||
| 900 | 0.03 | 0.035 | 9 | 280 | 1020 | |||||||
| 1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
| 1200 | 8 | 10 | 7 | 320 | ||||||||
Notlar:① PTFE kaplı körüklü kompansatörün nominal basıncı MPa'dır: - 0.01, - 0.05, 0.01, 0.05, 0.1, 0.25, 0.6, 1;② PTFE kaplı körüklü kompansatörlerin nominal çapları ve kompanzasyon miktarları yukarıdaki tabloda gösterilmiştir;③ PTFE kaplı körüklü kompansatörün çalışma sıcaklığı - 50 ~ 150 ℃, 150 ℃'yi aştığında, tedarikçi ve talep eden arasında anlaşma ile çözülecektir.

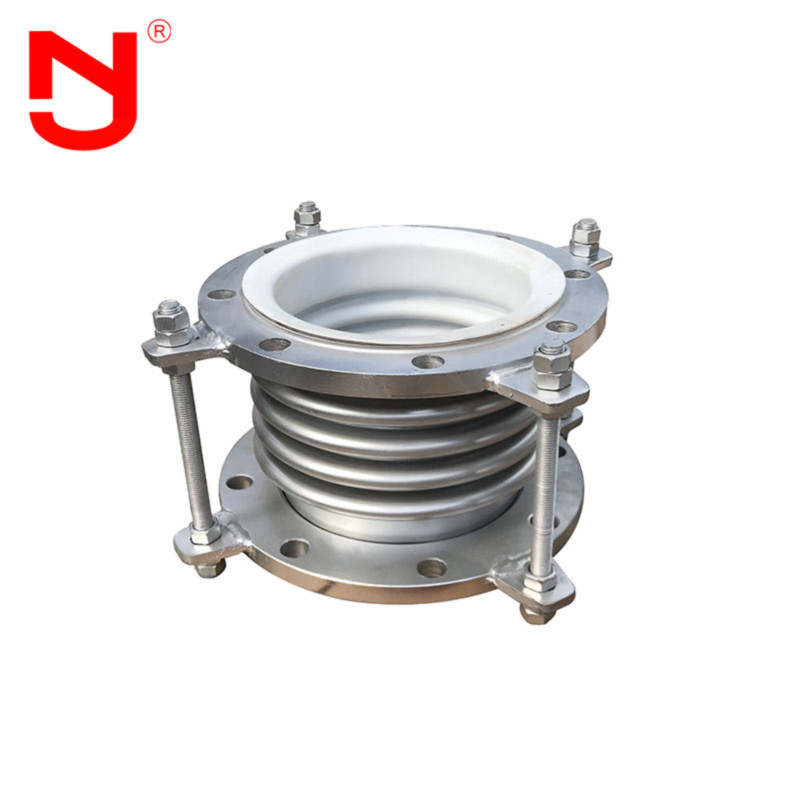

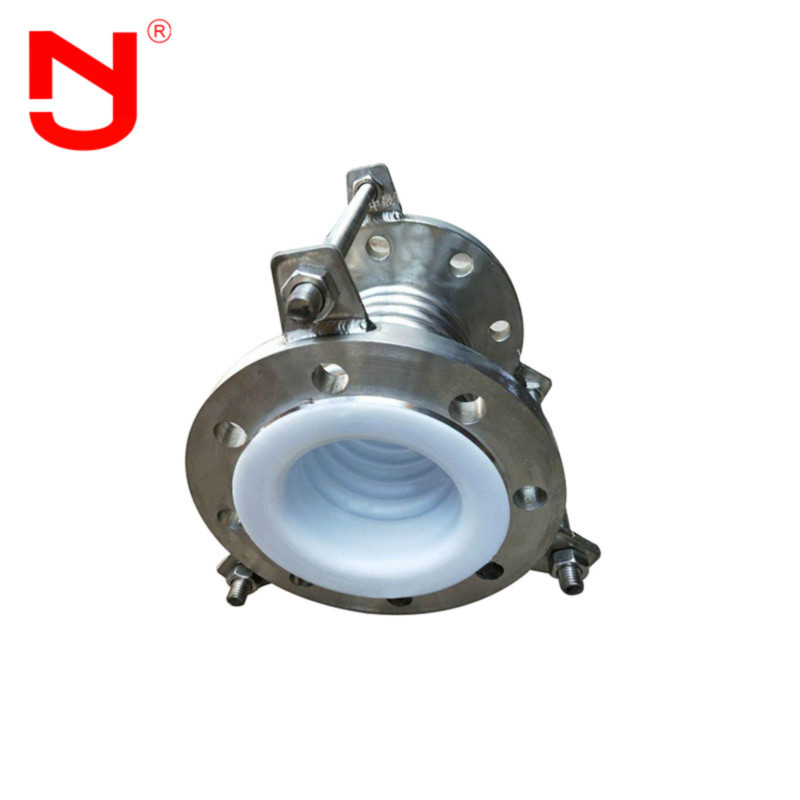

PTFE kaplı körüklü kompansatör ayrıntılar göster
PTFE kaplı körüklü kompansatör avantajları
1. PTFE kaplı körüklü kompansatör fabrika fiyatı.
2. 16 yıllık üretim tecrübesi, 5 yıllık ihracat tecrübesi.
3. Sıkı kalite kontrol, kalite endüstri standardını çok aşıyor.
4. PTFE kaplı körük kompansatör kalıbı çeşitli özelliklere sahiptir, özelleştirmeyi destekler, OEM.
5. Ücretsiz PTFE kaplı körüklü kompansatör numuneleri sağlayın.
6. PTFE kaplı körüklü kompansatör büyük stokta.
7. PTFE kaplı körüklü kompansatör özel ortama uyum sağlayabilir.
PTFE kaplı körüklü kompansatör uygulamaları
PTFE kaplı körüklü kompansatörler, iklim değişikliği veya diğer nedenlerle boruların, kapların veya ekipmanların genleşmesini veya yer değiştirmesini önlemek için kullanılabilir.PTFE kaplı körüklü kompansatör, titreşimi azaltmak veya ortadan kaldırmak için pompanın giriş ve çıkışına veya diğer yüksek frekanslı makinelerin her iki ucuna da monte edilebilir.PTFE kaplı körüklü kompansatörler, kimya, petrol, tekstil, ilaç, metalurji, makine, elektronik, elektrikli ev aletleri, elektrik, gıda, havacılık, askeri araştırma ve diğer sektörlerde yaygın olarak kullanılmaktadır.
SSS
Q1: kauçuk malzeme nedir PTFE kaplı körüklü kompansatör?
A1: EPDM,CR,NBR,vb. Çalışma ortamına ve ortamına bağlıdır.
S2: Flanş galvanizli mi? PTFE kaplı körüklü kompansatör?
A2: Evet, elektronik galvanizli ve sıcak daldırma galvanizli flanşlarımız var. Ayrıca boyalı flanşlarımız da var.
S3: Bir örnek alabilir miyim?
A3: Nedeni.Ekspres, hava veya deniz yoluyla teslimat yapabiliriz.
Q4: MOQ nedir PTFE kaplı körüklü kompansatör?
A4: 1 Adet, Ürün kalitemizi test etmek için numune olarak da alabilirsiniz, daha sonra bize sipariş verebilirsiniz.
