Doğrudan Çinli üreticiler tarafından satılan JZM Gömülü Oluklu Kompansatör
Gömülü oluklu kompansatör, genleşme derzi, genleşme derzi ve oluklu kompansatör olarak da adlandırılır.Gömülü oluklu kompansatör birkaç türe ayrılır: oluklu kompansatör, manşon kompansatör, döner kompansatör, kare doğal kompansatör vb.Gömülü oluklu kompansatör bir tür tazminat unsurudur.Gömülü oluklu kompansatörün ana körüğünün etkili genleşme deformasyonu, termal genleşme ve soğuk daralmanın neden olduğu boru hatlarının, kanalların ve kapların boyut değişikliklerini absorbe etmek veya boru hatlarının, kanalların ve kapların eksenel, enine ve açısal yer değiştirmesini telafi etmek için kullanılır.Gömülü oluklu kompansatörler, gürültü ve titreşimi azaltmak için de kullanılabilir.Modern endüstride yaygın olarak kullanılmaktadır.
B performansıuried Oluklu Kompansatör
1. The gömülü oluklu kompansatör boru hattının eksenel, enine ve açısal termal deformasyonunu absorbe eder.
2. Genişleme ve daralma gömülü oluklu kompansatör vana ve boru hattının montajı ve sökülmesi için uygundur.
3. Gömülü oluklu kompansatör ekipman titreşimini absorbe edebilir ve ekipman titreşiminin boru hattı üzerindeki etkisini azaltabilir.
4. The gömülü oluklu kompansatör Deprem ve zemin çökmelerinden kaynaklanan boru hattının deformasyonunu absorbe edebilir.

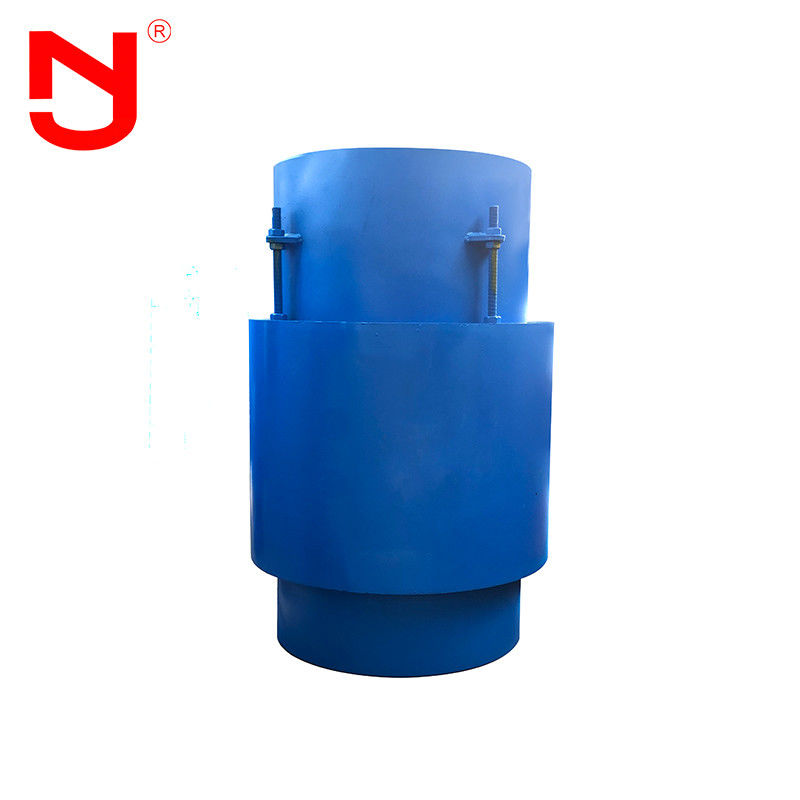

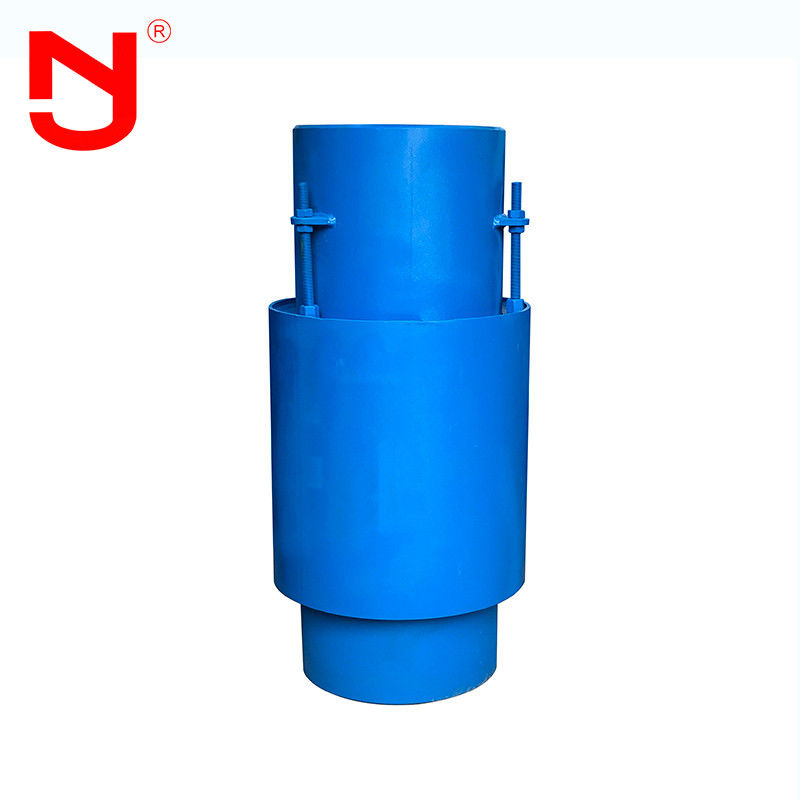

Gömülü oluklu kompansatör yapı
Teknik veriler gömülü oluklu kompansatör
| Ana veriler gömülü oluklu kompansatör |
|
Çap
DN
|
Dalga sayısı |
Basınç derecesi Mpa |
Mevcut
körük alanı
santimetre2
|
Maksimum boyut
dış çap
mm
|
Sonun boyutu
bağlantı borusu
mm
|
Toplam uzunluk L
(MM)
|
| 0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
| Eksenel telafi / mm sertlik / mm |
| 50 |
8 |
14/153 |
12/318 |
12/318 |
12/635 |
11/1310 |
37 |
120 |
φ57 × 3,5 |
361 |
| 16 |
27/76 |
24/158 |
24/158 |
24/318 |
13/655 |
445 |
| 32 |
52/38 |
48/79 |
48/79 |
48/159 |
46/328 |
621 |
| 65 |
8 |
19/213 |
18/213 |
18/213 |
18/424 |
15/841 |
55 |
159 |
φ73 × 4 |
377 |
| 12 |
30/142 |
29/142 |
27/142 |
27/283 |
25/421 |
425 |
| 24 |
60/71 |
58/107 |
54/107 |
54/142 |
50/211 |
581 |
| 80 |
8 |
30/179 |
30/179 |
30/358 |
29/358 |
27/650 |
81 |
162 |
φ89 × 4 |
430 |
| 10 |
54/143 |
37/143 |
37/286 |
37/286 |
32/325 |
466 |
| 20 |
108/72 |
74/72 |
74/143 |
74/143 |
64/163 |
660 |
| 100 |
6 |
34/138 |
34/277 |
33/417 |
33/417 |
32/817 |
121 |
180 |
φ108 × 4 |
410 |
| 10 |
56/83 |
56/166 |
56/250 |
54/417 |
50/409 |
492 |
| 20 |
112/42 |
112/83 |
112/125 |
108/125 |
100/205 |
712 |
| 125 |
5 |
37/136 |
36/272 |
36/408 |
35/408 |
33/801 |
180 |
221 |
φ133 × 4 |
410 |
| 9 |
66/76 |
65/151 |
65/227 |
63/227 |
60/401 |
412 |
| 18 |
132/38 |
130/76 |
130/114 |
126/114 |
120/201 |
711 |
| 150 |
5 |
49/100 |
49/200 |
48/300 |
45/456 |
44/845 |
257 |
245 |
φ159 × 4,5 |
433 |
| 8 |
88/63 |
78/125 |
77/188 |
71/286 |
65/423 |
518 |
| 16 |
159/32 |
156/63 |
154/94 |
142/143 |
130/211 |
756 |
| 200 |
4 |
58/95 |
56/193 |
56/288 |
56/480 |
55/800 |
479 |
327 |
φ219 × 6 |
475 |
| 6 |
86/63 |
85/128 |
85/192 |
84/320 |
80/927 |
553 |
| 12 |
172/32 |
170/64 |
170/96 |
168/160 |
160/200 |
800 |
| 250 |
4 |
75/170 |
74/343 |
63/588 |
53/930 |
50/1856 |
769 |
404 |
φ273 × 8 |
500 |
| 6 |
112/113 |
110/228 |
95/392 |
80/620 |
78/927 |
620 |
| 12 |
120/57 |
220/114 |
190/196 |
160/310 |
156/464 |
984 |
| 300 |
4 |
73/250 |
72/503 |
65/830 |
57/1253 |
54/2142 |
1105 |
451 |
φ325 × 8 |
584 |
| 6 |
110/167 |
109/335 |
97/553 |
85/835 |
80/1071 |
713 |
| 12 |
220/84 |
218/168 |
194/277 |
170/418 |
160/536 |
1116 |
Tek flanşlı güç dağıtım bağlantısı üretim akışı
The gömülü oluklu kompansatörsadece eksenel yer değiştirmeli boru hattı için uygundur.Thegömülü oluklu kompansatörenine yer değiştirmeyi ve birleşik eksenel ve enine yer değiştirmeyi telafi etme yeteneğine sahiptir.Bununla birlikte, tazminat miktarı küçük olduğu için, genellikle özelliklerine tam anlamıyla etki edebilen, daha uzun hizmet ömrüne sahip, daha güvenli ve güvenilir olan eksenel telafi olarak kullanılır.
Gömülü oluklu kompansatöravantaj
1. fabrika fiyatıgömülü oluklu kompansatör.
2. 16 yıllık üretim tecrübesi, 5 yıllık ihracat tecrübesi.
3. Sıkı kalite denetimi, kalite endüstri standardını çok aşıyor.
4. Gömülü oluklu kompansatör kalıp, çeşitli özelliklere sahiptir, özelleştirme desteği, OEM.
5. ücretsiz örnekler sağlayın gömülü oluklu kompansatör.
6. Gömülü oluklu kompansatörSbüyük stokta.
Gömülü oluklu kompansatör uygulama
Gömülü oluklu kompansatör sıcak akışkan boru hattının kompanzasyon cihazıdır. Gömülü oluklu kompansatöresas olarak, doğrusal boru hattının yardımcı kurulumundan sonra eksenel termal genleşme yer değiştirme soğurma telafisi için kullanılır.Tek yönlü veya çok yönlü sıvıyı korozyona uğratmadan taşıyan herhangi bir boru hattına doğrudan takılan bir tür kompansatördür.Gömülü oluklu kompansatörBoru hattında kentsel ısıtma, metalurji, madencilik, enerji üretimi, petrokimya, inşaat ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
SSS
S1: gömülü oluklu kompansatörözelleştirilmiş logo ile işaretlenecek mi?
A1: Evet, gömülü oluklu kompansatörlogonuzla işaretlenebilir.OEM ve ODM hizmeti sağlayabilirizgömülü oluklu kompansatör.
S2: Yüz yüze uzunluğu nedir gömülü oluklu kompansatör?
A2: yüz yüze uzunluğu gömülü oluklu kompansatör L130, L152, L203 olabilir ... Ayrıca ihtiyaçlarınıza göre özelleştirilmiş uzunluğu da kabul edebiliriz.
S3: Çizimlerini sağlayabilir misiniz? gömülü oluklu kompansatör?
A3: Evet, çizimleri sağlayabiliriz gömülü oluklu kompansatör Sizin için çizimini almak için lütfen bizimle iletişime geçin. gömülü oluklu kompansatör.
S4: Hangi sertifikalar gömülü oluklu kompansatör temin edebilir misin
A4: Bizim için CE, ISO sertifikası sağlayabiliriz gömülü oluklu kompansatör.
S5: Bir örnek alabilir miyiz gömülü oluklu kompansatör?
A5: Evet, kalitemizi test etmeniz için örnekler sağlayabiliriz. gömülü oluklu kompansatör.
S6: Garanti süresi nedir? gömülü oluklu kompansatör?
A6: Bizim için 18 aylık garanti veriyoruz gömülü oluklu kompansatör.
