Menşe yeri:
Çin
Marka adı:
JINGNING
Sertifika:
CE
Model numarası:
VSSJAFG
Bizimle İletişim

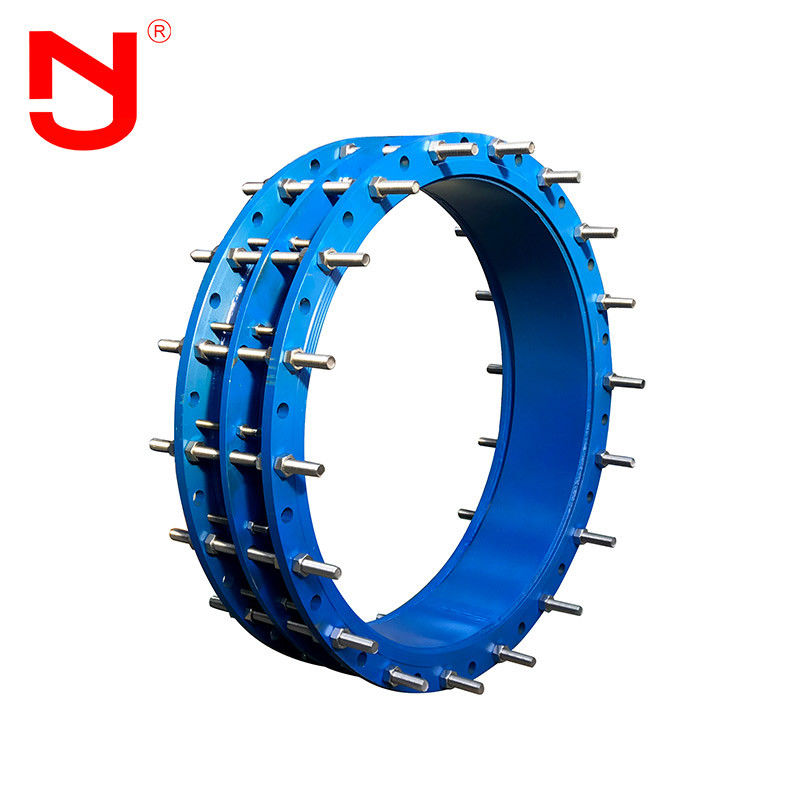

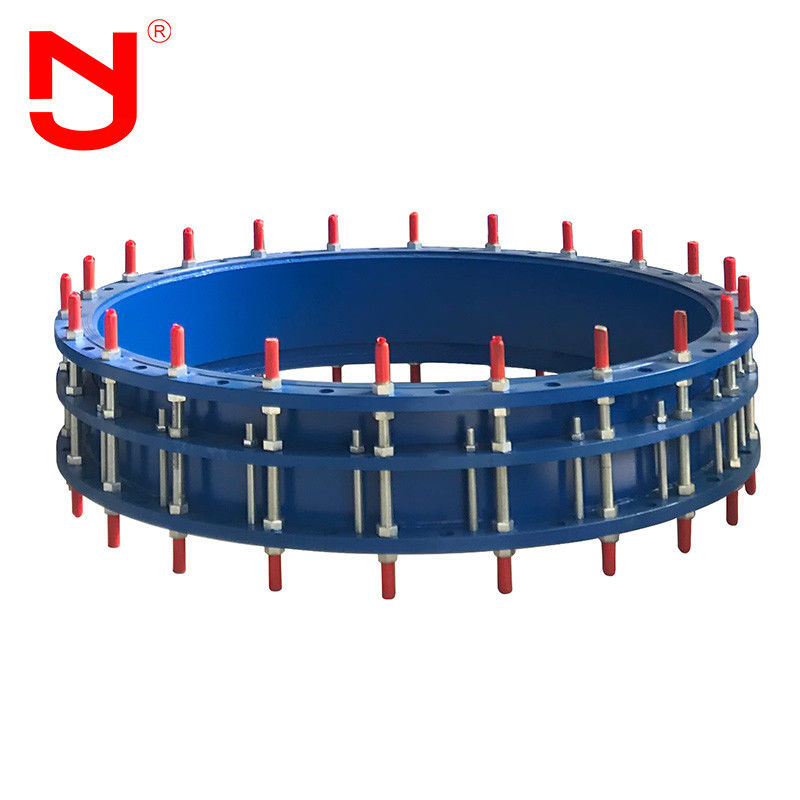

Boru veya sistem için yeni malzeme tek flanşlı güç dağıtım bağlantısı
Tek flanşlı güç dağıtım bağlantısıflanş gevşek kovan kompanzasyon eklemi ve flanş gevşek kovan genleşme derzi olarak da adlandırılır.Thestek flanşlı güç dağıtım eklemigövde, salmastra, sızdırmazlık halkası ve bağlantı elemanından oluşur.Thestek flanşlı güç dağıtım eklemirakor gevşek kovan genleşme derzi ile aynı sızdırmazlık prensibini benimser.Bağlantı modunun bir ucu flanş bağlantısı, diğer ucu ise vanaların ve diğer ekipmanların boru hatlarıyla bağlantısı için uygun olan soket bağlantısıdır.Thestek flanşlı güç dağıtım eklemi vana ve diğer ekipmanı korumak için bağlantı sırasında borunun eksenel yer değiştirmesini telafi edebilir.
Performansı tek flanşlı güç dağıtım eklemi
1. Thestek flanşlı güç dağıtım eklemi boru hattının eksenel yer değiştirmesini telafi edebilir.
2. The stek flanşlı güç dağıtım eklemi Titreşim ve gürültüyü belli ölçüde azaltabilir ve boru hattını koruyabilir.
3. Bir stek flanşlı güç dağıtım eklemi basit yapı, rahat kurulum ve kolay bakım avantajlarına sahiptir.
4. Yüksek kaliteli malzeme seçimi stek flanşlı güç dağıtım eklemi ürünlerin temel garantisidir.
Tek flanşlı güç dağıtım bağlantısı yapı
Tek flanşlı güç dağıtım bağlantısının teknik verileri
| Ana verilertek flanşlı güç dağıtım eklemi | |||||||||||
|
Nominal iameter DN |
Harici çap Dw |
Uzunluk | Flanş bağlantı boyutu | ||||||||
| L1 | △ L | 0.6Harita | 1.0Harita | ||||||||
| B | D | D1 | n-Th | B | D | D1 | n-Th | ||||
| 65 | 76 | 400 | 40 | 16 | 160 | 130 | 4-M12 | 20 | 185 | 145 | 4-M16 |
| 80 | 89 | 18 | 190 | 150 | 4-M16 |
22 | 200 | 160 | 8-M16 | ||
| 100 | 114 | 210 | 170 | 24 | 220 | 180 | |||||
| 125 | 140 | 20 | 240 | 200 | 8-M16 | 26 | 250 | 210 | |||
| 150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
| 200 | 219 | 22 | 320 | 280 | 28 | 340 | 295 | ||||
| 250 | 273 | 24 | 375 | 335 | 12-M16 | 395 | 350 | 12-M20 | |||
| 300 | 325 | 420 | 50 | 440 | 395 | 12-M20 |
445 | 400 | |||
| 350 | 377 | 26 | 490 | 445 | 30 | 505 | 460 | 16-M20 | |||
| 400 | 426 | 28 | 540 | 495 | 32 | 565 | 515 | 16-M24 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-M24 | |||||
| 530 | 530 | 30 | 645 | 600 | 20-M20 | 34 | 670 | 620 | |||
| 600 | 630 | 440 | 755 | 705 | 20-M24 | 36 | 780 | 725 | 20-M27 | ||
| 700 | 720 | 32 | 860 | 810 | 24-M24 | 40 | 895 | 840 | 24-M27 | ||
| 800 | 820 | 600 | 34 | 975 | 920 | 24-M27 |
44 | 1015 | 950 | 24-M30 | |
| 900 | 920 | 36 | 1075 | 1020 | 46 | 1115 | 1050 | 28-M30 | |||
| 1000 | 1020 | 1175 | 1120 | 28-M27 | 50 | 1230 | 1160 | 28-M33 | |||
| Boyut standart GB / T124665-2002'yi karşılar ； Çizim üretimini görmek için özel gereksinimler varsa, üretim boyutu 3200'e kadar çıkabilir. | |||||||||||
Tek flanşlı güç dağıtım bağlantısı üretim akışı
Tek flanşlı güç dağıtım bağlantısı: tek flanşlı güç dağıtım eklemibir tarafı flanşla, diğer tarafı boru hattı ile kaynatılmak için uygundur.Yüklerkentek flanşlı güç dağıtım eklemi, ürünün iki ucu ile boru hattı veya flanş arasındaki montaj uzunluğunu ayarlayın.Montaj ve kaynak işleminden sonratek flanşlı güç dağıtım eklemi, rakor cıvatalarını çapraz olarak ve eşit şekilde sıkarak bir tane oluşturun.Kurulum ve bakımı kolaylaştırmak ve saha boyutuna göre ayarlamak için belirli bir yer değiştirme vardır.Thetek flanşlı güç dağıtım eklemi zaman eksenel itme kuvvetini çalıştığında tüm boru hattına aktarabilir.
Tek flanşlı güç dağıtım bağlantısıavantaj
1. Fabrika fiyatı stek flanşlı güç dağıtım eklemi.
2. 16 yıllık üretim tecrübesi, 5 yıllık ihracat tecrübesi.
3. Sıkı kalite denetimi, kalite endüstri standardını çok aşıyor.
4. Stek flanşlı güç dağıtım eklemi kalıp, çeşitli özelliklere sahiptir, özelleştirme desteği, OEM.
5. ücretsiz örnekler sağlayın stek flanşlı güç dağıtım eklemi.
6. Stek flanşlı güç dağıtım eklemiSbüyük stokta.
Tek flanşlı güç dağıtım bağlantısı uygulama
Stek flanşlı güç dağıtım eklemi 250 ℃'den yüksek olmayan deniz suyu, tatlı su, soğuk ve sıcak su, içme suyu, evsel atık su, ham petrol, fuel oil, yağlama yağı, ürün yağı, hava, gaz, buhar ve partikül tozu taşımak için uygundur. Stek flanşlı güç dağıtım eklemi ürünler, yüksek çekme ve basınç dayanımı, üstün yumuşak sızdırmazlık performansı, uygun yükleme ve boşaltma ve diğer işlevlere sahip metal ürünlerdir. Stek flanşlı güç dağıtım eklemi elektrik enerjisi, metalurji, kimya endüstrisi, su temini ve drenaj, kanalizasyon arıtma ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Stek flanşlı güç dağıtım eklemi esas olarak vana ve su pompasının boru hattı arasındaki bağlantı için kullanılır.
SSS
S1: tek flanşlı güç dağıtım eklemi özelleştirilmiş logo ile işaretlenecek mi?
A1: Evet, tek flanşlı güç dağıtım eklemilogonuzla işaretlenebilir.OEM ve ODM hizmeti sağlayabiliriztek flanşlı güç dağıtım eklemi.
S2: Yüz yüze uzunluğu nedir tek flanşlı güç dağıtım eklemi?
A2: yüz yüze uzunluğu tek flanşlı güç dağıtım eklemi L130, L152, L203 olabilir ... Ayrıca ihtiyaçlarınıza göre özelleştirilmiş uzunluğu da kabul edebiliriz.
S3: Çizimlerini sağlayabilir misiniz? tek flanşlı güç dağıtım eklemi?
A3: Evet, çizimleri sağlayabiliriz tek flanşlı güç dağıtım eklemi Sizin için çizimini almak için lütfen bizimle iletişime geçin. tek flanşlı güç dağıtım eklemi.
S4: Hangi sertifikalar tek flanşlı güç dağıtım eklemi temin edebilir misin
A4: Bizim için CE, ISO sertifikası sağlayabiliriz tek flanşlı güç dağıtım eklemi.
S5: Bir örnek alabilir miyiz tek flanşlı güç dağıtım eklemi?
A5: Evet, kalitemizi test etmeniz için örnekler sağlayabiliriz. tek flanşlı güç dağıtım eklemi.
S6: Garanti süresi nedir? tek flanşlı güç dağıtım eklemi?
A6: Bizim için 18 aylık garanti veriyoruz tek flanşlı güç dağıtım eklemi.
