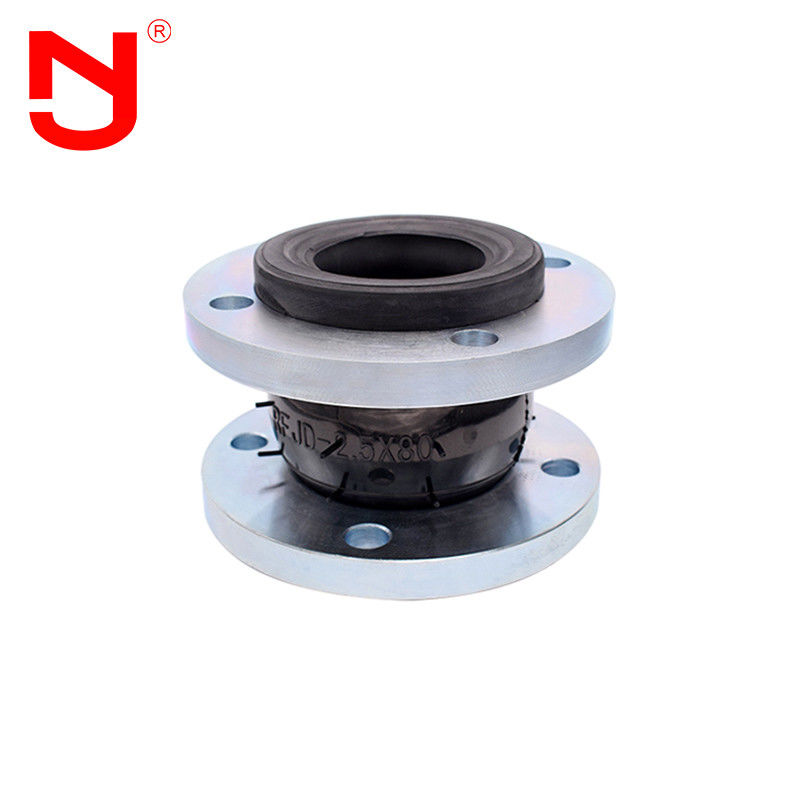

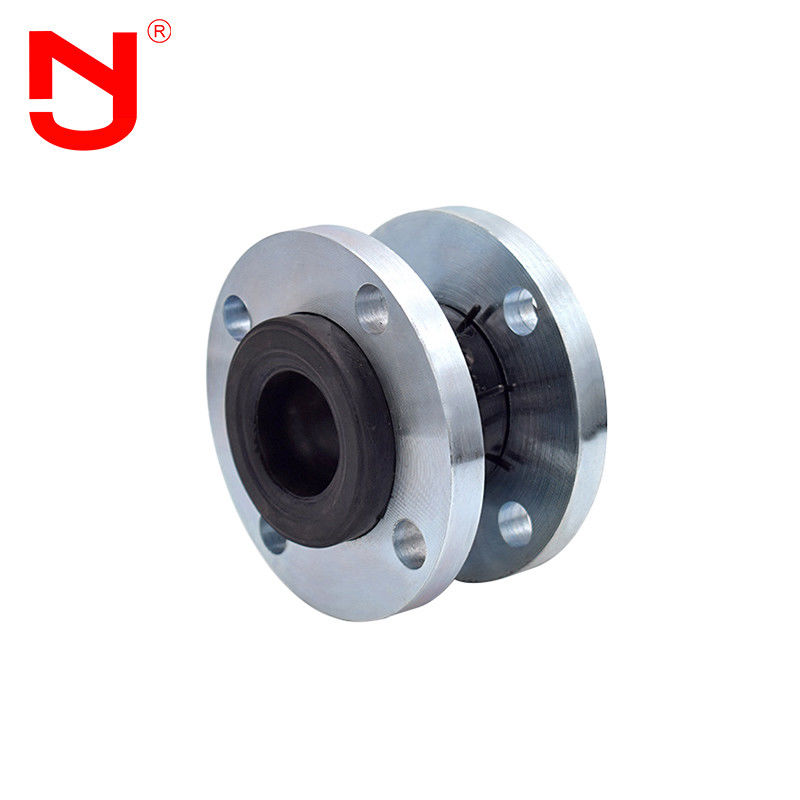

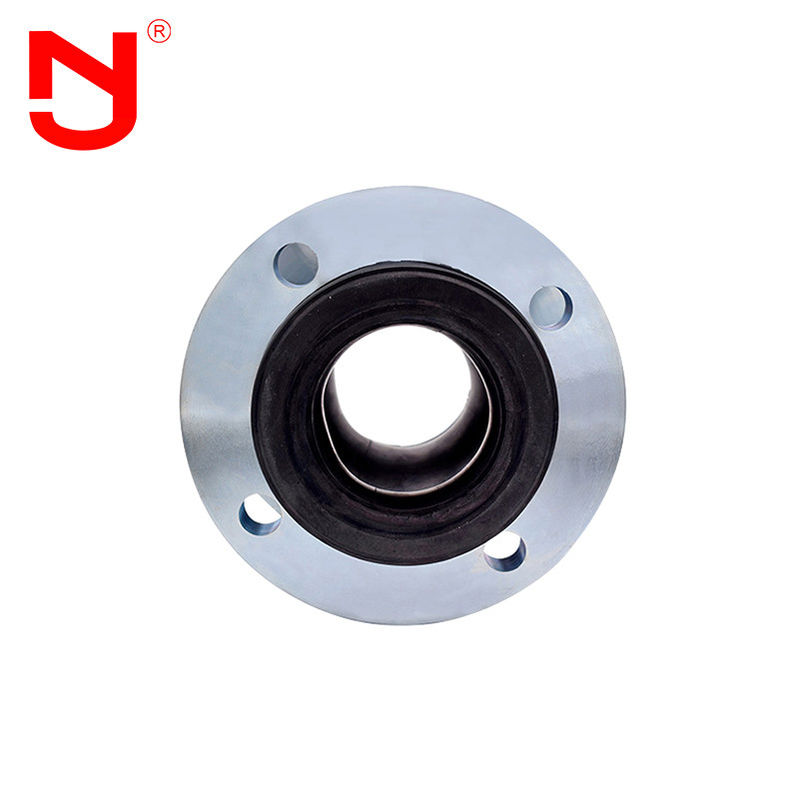

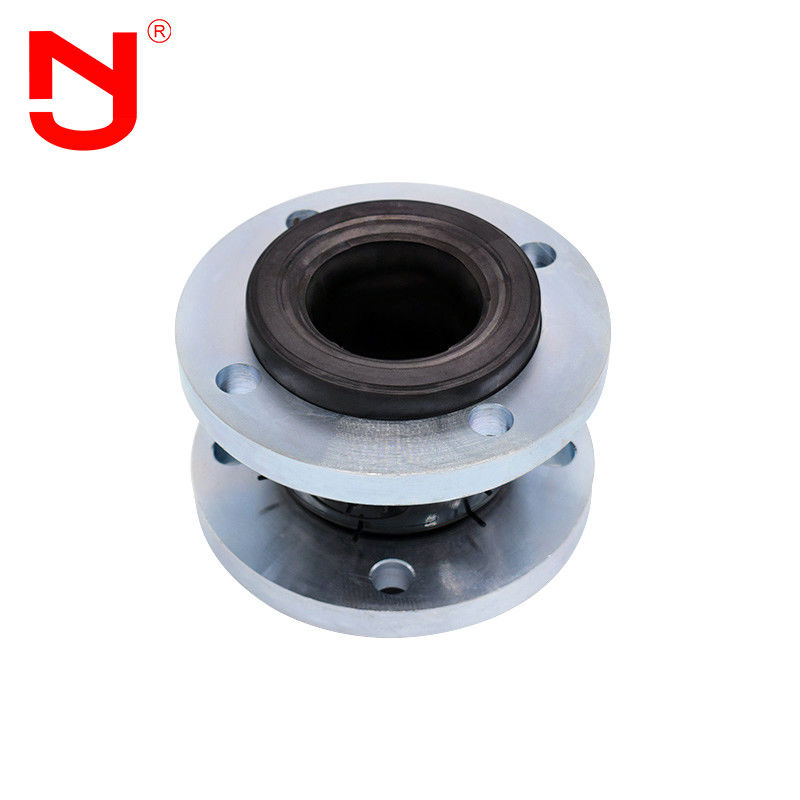

Pn16 Esnek Bağlayıcı Tek Küre Galvanizli Flanşlı Genleşme Kauçuk Eklemi
Esnek bağlantı olarak da bilinen kauçuk bağlantı, boru hattı kurulum mühendisliğinde yaygın olarak kullanılmaktadır.Esnek konektörün yapısı flanş ve lastik bilyeden oluşur ve top, iç lastik tabakalı kauçuk boru, takviye tabakası, çok tabakalı sıyrılmış naylon kord bezi ve dış kauçuk tabakadan oluşur.Esnek bağlantı elemanı, yüksek elastikiyet, yüksek hava sızdırmazlığı, orta direnç ve hava koşullarına dayanıklı bir tür boru ekidir.Esnek konektör, kauçuğun esneklik, yüksek hava sızdırmazlığı, orta direnç, hava direnci ve radyasyon direnci avantajlarından yararlanır.Yüksek mukavemetli, soğuk ve sıcak stabilitesi yüksek polyester kord bezi ile eğik olarak çaprazlanır ve daha sonra yüksek basınç ve yüksek sıcaklıkta kalıp ile vulkanize edilir.Esnek konektör yüksek iç yoğunluğa sahiptir, yüksek basınç ve iyi elastik deformasyon etkisi taşıyabilir.
Esnek konektörün performans özellikleri
1. The esnek konektör küçük hacim, hafiflik, iyi esneklik ve uygun kurulum ve bakım avantajlarına sahiptir.
2. Esnek konektör, monte edildiğinde enine, eksenel ve açısal yer değiştirme üretebilir; bu, merkezsiz ve paralel olmayan boru flanşı ile sınırlı değildir.
3. Esnek konektör çalıştığında, yapı iletim gürültüsünü azaltabilir ve güçlü titreşim emme kabiliyetine sahiptir.
Teknik veriler esnek konektör
|
Esnek konektörün ana verileri
|
| Nominal çap (DN) |
Uzunluk |
Eksenel yer değiştirme (mm) |
Yatay yer değiştirme |
Sapma açısı |
| mm |
inç |
mm |
Uzantı |
Sıkıştırma |
mm |
(a1 + a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15 ° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15 ° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15 ° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15 ° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15 ° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15 ° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15 ° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15 ° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15 ° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15 ° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15 ° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15 ° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15 ° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15 ° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15 ° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15 ° |
Not: 1. Özel gereklilikler esnek konektörkullanıcının çizimine göre özelleştirilebilir.Flanş standardı GB / t9115.1-2000'dir.Üretim için çeşitli flanş standartları (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO vb.) Seçilebilir.Lastik topesnek konektör doğal kauçuk, EPDM, kloropren kauçuk, bütil kauçuk, bütadien kauçuk, flor kauçuk vb. esnek konektör DN200 üzeri süspansiyon su temini için kullanılır, boru hattı sabit desteğe veya sabit desteğe sahip olmalıdır, aksi takdirde esnek konektör düşmeyi önleyici cihazla kurulmalıdır.
Esnek bağlayıcı detaylar göster
Esnek bağlayıcı üretim akışı
Esnek bir konektörün nasıl yapıldığını biliyor musunuz, JINGNING ile görelim.
F ortamı arasındaki uyumluluğu bilmek çok önemlidiresnek bağlayıcı ve seçilen fesnek bağlayıcı malzeme, tam sıcaklık aralığı, tam basınç ve tam vakum, gerekli hareket fesnek bağlayıcıve uygun olanı seçerken boru flanşları arasındaki boyut fesnek bağlayıcı.Bu bilgilerle, Jingning uygulama mühendisleri idealin belirlenmesine yardımcı olabilir.fherhangi bir uygulama için esnek bağlayıcı.
Esnek bağlayıcı avantajı
1. fabrika fiyatıfesnek bağlayıcı.
2. 16 yıllık üretim tecrübesi, 5 yıllık ihracat tecrübesi.
3. Sıkı kalite denetimi, kalite endüstri standardını çok aşıyor.
4. Esnek bağlayıcı kalıp, çeşitli özelliklere sahiptir, özelleştirme desteği, OEM.
5. ücretsiz örnekler sağlayınfesnek bağlayıcı.
6. Esnek bağlayıcı büyük stokta.
Esnek bağlayıcıuygulama
Çünkü fesnek bağlayıcıiyi kapsamlı bir performansa sahiptir, kimya endüstrisi, inşaat, su temini, drenaj, petrol, hafif ve ağır sanayi, soğutma, sanitasyon, su ısıtma, yangından korunma, elektrik enerjisi ve diğer temel mühendislik alanlarında yaygın olarak kullanılmaktadır.fesnek bağlayıcıfarklı malzemelere göre çeşitli asit direnci, alkali direnci, korozyon direnci, yağ direnci ve ısı direnci çeşitleri de yapılabilir.Bu birfesnek bağlayıcı çeşitli ortamlara ve ortama uyum sağlayabilen.
SSS
S1 Kauçuk malzemesi nedir esnek konektör?
A1: EPDM, CR, NBR, vb. Çalışma ortamına ve ortama bağlıdır.
S2: Flanş galvanize edilmiş mi nın-nin esnek konektör?
A2: Evet,elektronik galvaniz ve sıcak daldırma galvaniz flanşlarımız mevcuttur. Ayrıca boyalı flanşlarımız mevcuttur..
S3: Örnek alabilir miyim?
A3: Nedeni.Ekspres, hava veya deniz yoluyla teslimat yapabiliriz.
S4: MOQ nedir nın-ninesnek konektör?
A4: 1 Adet, Ürün kalitemizi test etmek için örnek olarak da alabilirsiniz, daha sonra bize sipariş satın alabilirsiniz.
