Menşe yeri:
Çin
Marka adı:
JINGNING
Sertifika:
CE，ISO
Model numarası:
RFJP
Bizimle İletişim

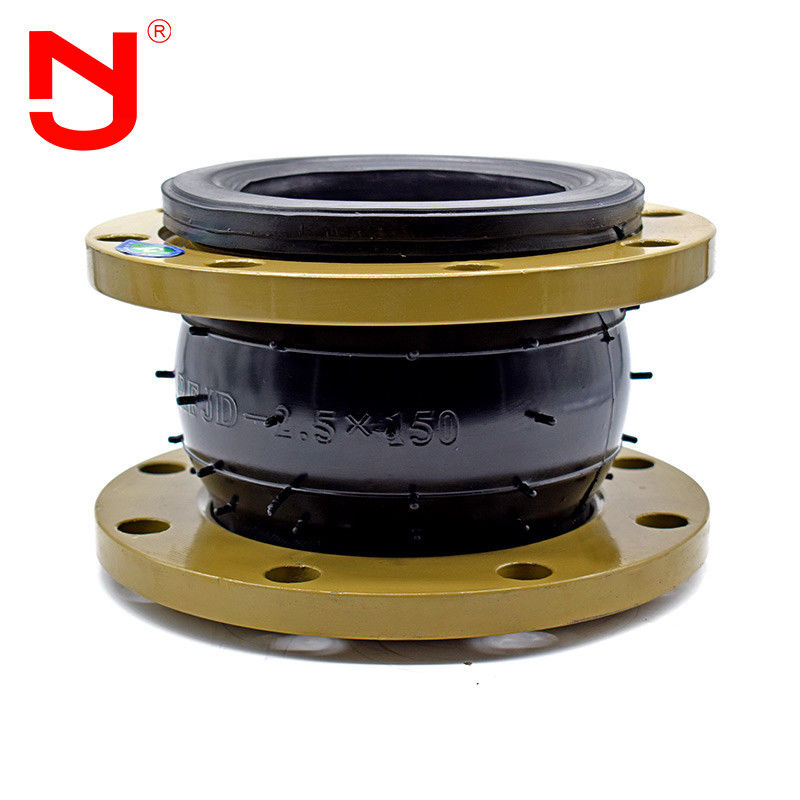

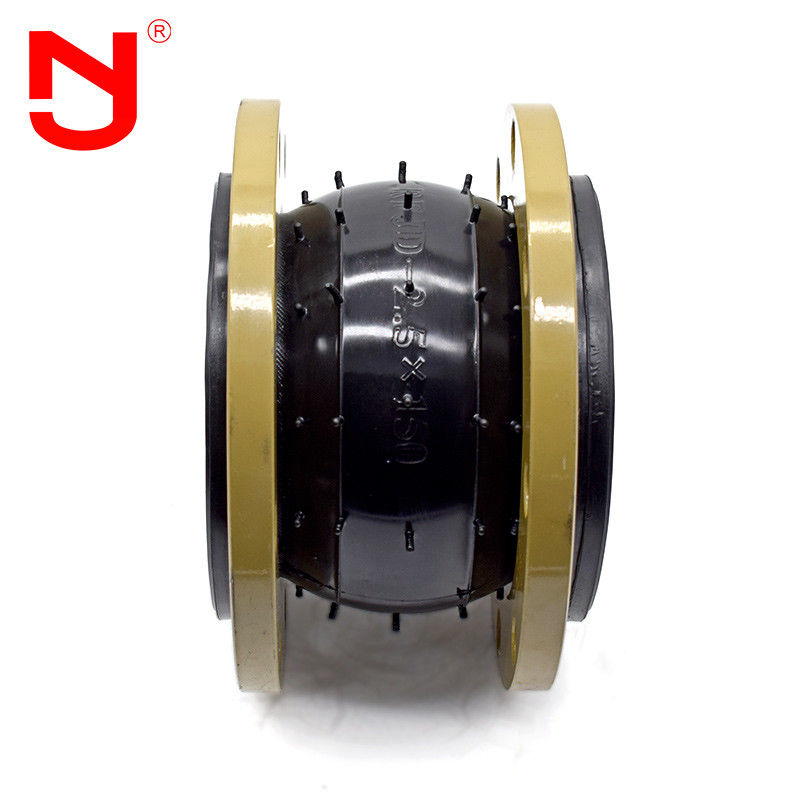

6 inç PN25 Tek Küre Esnek Kauçuk Genleşme Derzi
Esnek kauçuk genleşme derzi, titreşim yalıtımı, gürültüyü ve yer değiştirme dengelemesini azaltmak için metal boru sisteminde kullanılan kauçuk gövde ve metal flanşlar veya vida dişlerinden oluşur.Theesnek kauçuk genleşme derziiç tabaka kauçuk, polyester kord bezi ile takviye tabakası ve bileşik kauçuk boru hattı ile dış tabaka kauçuktan oluşur.Esnek kauçuk genleşme derzi, IIR, CR, EPDM, NR, NBR ve benzeri gibi her türlü iç katman kauçuk malzemesini ve dış malzemeyi seçebilir.Kauçuk malzemenin dış ve iç katmanları farklı olabilir.Ancak kauçuk eklemin iskelet katmanı polyester kumaştan üretilir ve geliştirme katmanı çelik tel halkaya sahiptir.Flanş malzemesi de çeşitlidir, ortak malzeme Q235 SS304 ve SS316 gibidir.
Performans özellikleri
1. Küçük hacimli, hafif, iyi esneklik ve uygun ekipman onarımı;
2. Yanal, eksenel ve açısal yer değiştirme meydana gelebilir ve boru hattının merkezlenmemesi ve paralel olmayan flanşla sınırlı değildir.
3. Sıcaklığın artmasıyla esnek kauçuk bağlantı genişleyecek ve daralacaktır;
4. Yapı tarafından iletilen gürültüyü azaltabilir ve güçlü titreşim emme kabiliyetine sahiptir;
5. Farklı sahnelere göre, farklı kauçuk malzemelerin kullanılması, kauçuk bağlantının iç duvarındaki aşındırıcı ortamın aşınmasını daha etkili bir şekilde önleyebilir ve hizmet ömrünü uzatabilir.
|
GENEL ÖZELLİKLER |
|
|
Nominal çap |
DN25-DN1600 |
|
Çalışma Basıncı |
PN6-PN25 |
|
Çalışma sıcaklığı |
-20 ℃ -130 ℃ |
|
Çalışma Ortamı |
Su, Yağ, Asit, Alkali vb. |
Teknik verilerin bir parçası
|
Kauçuk genleşme derzinin ana verileri
|
||||||
|
Nominal çap (DN) |
Uzunluk |
Eksenel yer değiştirme (mm) |
Yatay yer değiştirme |
Sapma açısı |
||
|
mm |
inç |
mm |
Uzantı |
Sıkıştırma |
mm |
(a1 + a2) ° |
|
32 |
1 1/4 |
95 |
6 |
9 |
9 |
15 ° |
|
40 |
1 1/2 |
95 |
6 |
10 |
9 |
15 ° |
|
50 |
2 |
105 |
7 |
10 |
10 |
15 ° |
|
65 |
2 1/2 |
115 |
7 |
13 |
11 |
15 ° |
|
80 |
3 |
135 |
8 |
15 |
12 |
15 ° |
|
100 |
4 |
150 |
10 |
19 |
13 |
15 ° |
|
125 |
5 |
165 |
12 |
19 |
13 |
15 ° |
|
150 |
6 |
180 |
12 |
20 |
14 |
15 ° |
|
200 |
8 |
210 |
16 |
25 |
22 |
15 ° |
|
250 |
10 |
230 |
16 |
25 |
22 |
15 ° |
|
300 |
12 |
245 |
16 |
25 |
22 |
15 ° |
|
350 |
14 |
255 |
16 |
25 |
22 |
15 ° |
|
400 |
16 |
255 |
16 |
25 |
22 |
15 ° |
|
450 |
18 |
255 |
16 |
25 |
22 |
15 ° |
|
500 |
20 |
255 |
16 |
25 |
22 |
15 ° |
|
600 |
24 |
260 |
16 |
25 |
22 |
15 ° |
Not: 1. Özel gereksinimler, kullanıcının çizimlerine göre özelleştirilebilir.Flanş standardı GB / t9115.1-2000'dir.Üretim için çeşitli flanş standartları (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, vb.) Seçilebilir.Kauçuk küreler doğal kauçuk, EPDM, kloropren kauçuk, bütil kauçuk, bütadien yeşil kauçuk, flor kauçuk vb. Olarak kullanılabilir.Askıya alınmış su kaynağı DN200 üzeri ürünler kullandığında, boru hattının sabit desteği veya sabit braketi olmalıdır, aksi takdirde ürün çekme önleyici cihaz ile kurulmalıdır.
Ayrıntılar göster
Üretim akışı
Yüksek kaliteli kauçuk kompansatörün nasıl yapıldığını biliyor musunuz, JINGNING ile görelim.
Boru hattının uygun esnek kauçuk genleşme derzini seçmek, ortamın seçilen malzeme ile uyumluluğunu, tam sıcaklığı, basıncı ve vakum aralığını, gerekli hareketi ve boru hattı flanşları arasındaki boyutu anlamak çok önemlidir.Bu bilgilerle Jingning uygulama mühendisleri, herhangi bir uygulama için ideal genleşme derzinin belirlenmesine yardımcı olabilir.
Ürün avantajları
1. fabrika fiyatı
2. 16 yıllık üretim tecrübesi, 5 yıllık ihracat tecrübesi
3. Sıkı kalite kontrolü, kalite endüstri standardını çok aşıyor.
4. çeşitli özellikleri kalıplayın, özelleştirme desteği, OEM
5. ücretsiz numune sağlayın
6. Büyük envanter
Uygulama
İyi kapsamlı performansı nedeniyle,esnek kauçuk genleşme derzi kimya mühendisliği, inşaat, su temini, drenaj, petrol, sanayi, soğutma, sanitasyon, su ısıtma, yangından korunma, elektrik enerjisi ve diğer temel mühendislik alanlarında yaygın olarak kullanılmaktadır.
SSS
S1 Esnek kauçuk kompansatörlerin kauçuk malzemesi nedir?
A1: EPDM, CR, NBR, vb. Çalışma ortamına ve ortama bağlıdır.
S2: Flanş galvanize edilmiş mi esnek kauçuk genleşme derzlerinin?
A2: Evet,elektronik galvaniz ve sıcak daldırma galvaniz flanşlarımız mevcuttur..
S3: Örnek alabilir miyim?
A3: Nedeni.Ekspres, hava veya deniz yoluyla teslimat yapabiliriz.
S4: MOQ nedir esnek kauçuk genleşme derzlerinin?
A4: 1 Adet, Ürün kalitemizi test etmek için örnek olarak da alabilirsiniz, daha sonra bize sipariş satın alabilirsiniz.
