Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| boyut: | DN50 ---- DN1000 | Kauçuk Malzeme: | EPDM, NBR, SBR |
|---|---|---|---|
| Flanş Standardı: | DIN, BS, ANSI, JIS | Flanş Malzemesi: | Karbon Çelik, Paslanmaz Çelik |
| Çalışma Basıncı: | PN10, PN16, PN25 | Patlama basıncı: | 6.0Mpa |
| Çalışma sıcaklığı: | -25 ~ 110 Derece | OEM: | Evet |
| Şirket türü: | Fabrika | Ürün adı: | Farklı ekipman bağlantısı için eşmerkezli azaltılmış kauçuk mafsal |
| Vurgulamak: | kanal genleşme derzi,pompa genleşme derzi |
||

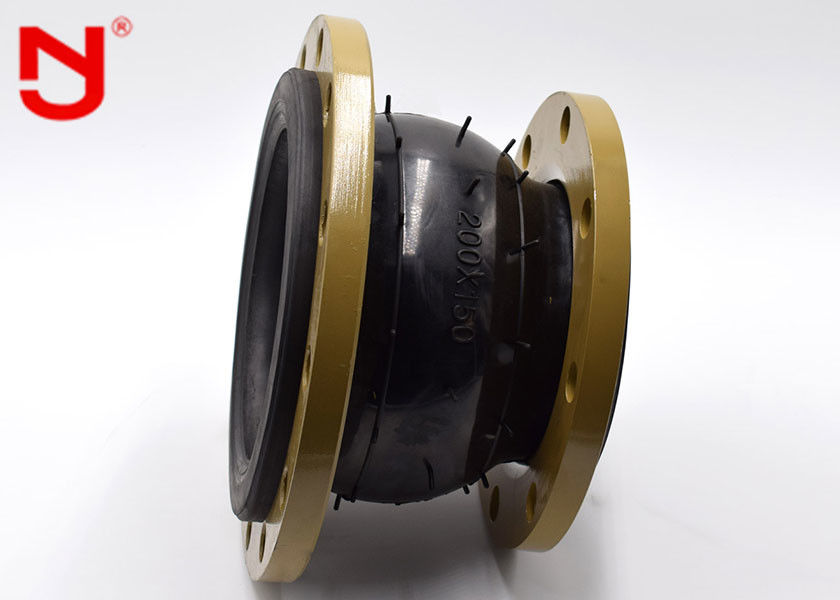

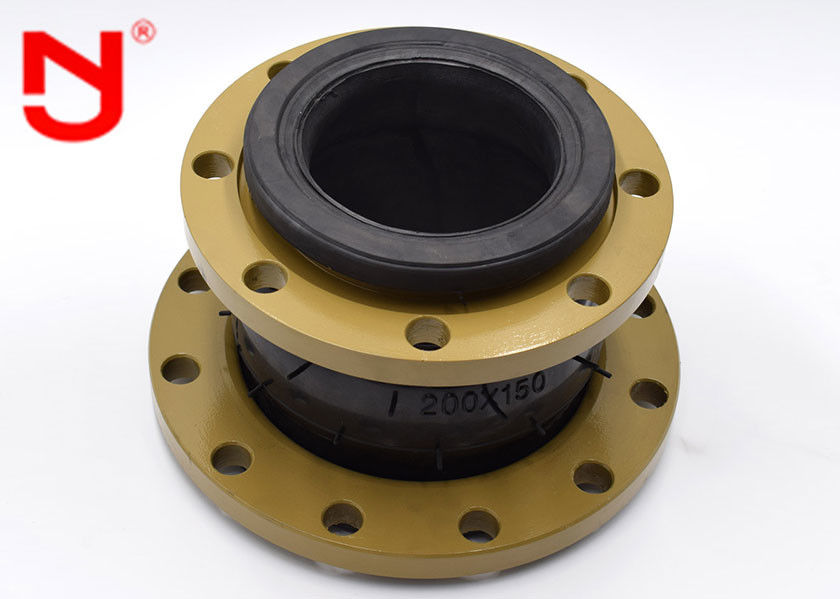

PN10 İndirgenmiş Kauçuk Genleşme Derzi Hypalon E Flex -25-110 Derece Küçük Hacim
Faydalı model, metal boru bağlandığında farklı kalibre problemini çözebilen ve şok emme ve gürültü azaltma işlevine sahip olan esnek bir eksantrik eksantrik kauçuk mafsal ile ilgilidir ve boru hattının montaj parçalarını kaydedebilir ve tasarruf edebilir. maliyet.Faydalı model, bir iç lastik katman, bir kumaş takviye katmanı, bir orta kauçuk katman, bir dış kauçuk katman, bir uç takviye, bir metal halka veya bir çelik tel halka, bir metal flanş veya paralel bir hareketli bağlantıdan oluşur.
Eşsiz tasarımı, basit yapısı ve iyi sızdırmazlık performansı ile kauçuk bağlantı, termal genleşme ve büzülmenin yanı sıra mekanik titreşimin neden olduğu boru hattı yer değiştirme sorunlarını tamamen çözer.
Özellikleri
1.Küçük hacimli, hafif esnek, kurulumu ve bakımı kolay
2. Serviste güçlü şok emilimi ile yapısal gürültü iletimini azaltır.
3. Yeniden yapılanma ve flanşın paralel olmayışı ile yatay, eksenel ve açısal yer değiştirme kabiliyetine sahiptir.
4. tarafımızdan bağımsız olarak geliştirilen iç dikişsiz yüksek basınçlı kauçuk eklem aşındırıcıyı önler yüksek sıcaklık, asit ve alkali ve yağa dayanıklı boru hattında kauçuk eklemin iç duvarını aşındırarak servis ömrünü uzatır.
Paslanmaz çelik flanşlı eşmerkezli azaltıcı kauçuk genleşme derzinin özellikleri
| Malzeme listesi | ||
| Hayır. | İsim Soyisim | Malzeme |
| 1 | Dış kauçuk katman | IIR, CR, EPDM, NR, NBR |
| 2 | İç lastik katman | IIR, CR, EPDM, NR, NBR |
| 3 | Çerçeve katmanı | Polyester kord bezi |
| 4 | Flanş | Q235 304316L |
| 5 | Takviye halkası | Boncuk halkası |
| Şartname | DN50 ~ 300 | DN350 ~ 600 |
| Çalışma basıncı (MPa) | 0.25 ~ 1.6 | |
| Patlama basıncı (MPa) | ≤4.8 | |
| Vakum (KPa) | 53,3 (400) | 44.9 (350) |
| Sıcaklık (℃) | -20 ~ + 115 (özel durum için -30 ~ + 250) | |
| Uygulanabilir ortam | Hava, basınçlı hava, su, deniz suyu, sıcak su, yağ, asit-baz vb. | |
| DN (büyük) × DN (küçük) | Uzunluk | Eksenel yer değiştirme (uzantı) |
Eksenel yer değiştirme (sıkıştırma) |
Radyal yer değiştirme |
Saptırma açı |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 veya | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
