Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
boyut: | DN40 --- DN1800 | Basınç: | PN10, PN16 |
---|---|---|---|
Kauçuk Malzeme: | NBR, EPDM, NR | Flanş Standardı: | DIN, BS, ANSI |
Flanş Malzemesi: | Karbon Çelik, Sfero Döküm, Paslanmaz Çelik | Ürün adı: | Çift Küre Kauçuk Genleşme Derzi |
Çalışma sıcaklığı: | -25 ~ 120 Derece | OEM ve ODM: | Destek |
Vurgulamak: | kauçuk boru bağlantı konnektörü,boru titreşim izolasyon bağlantısı |

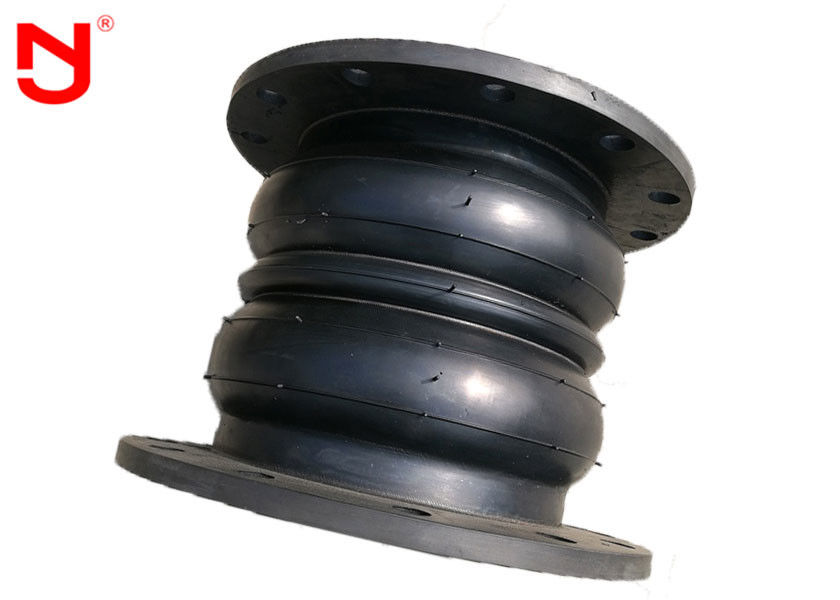

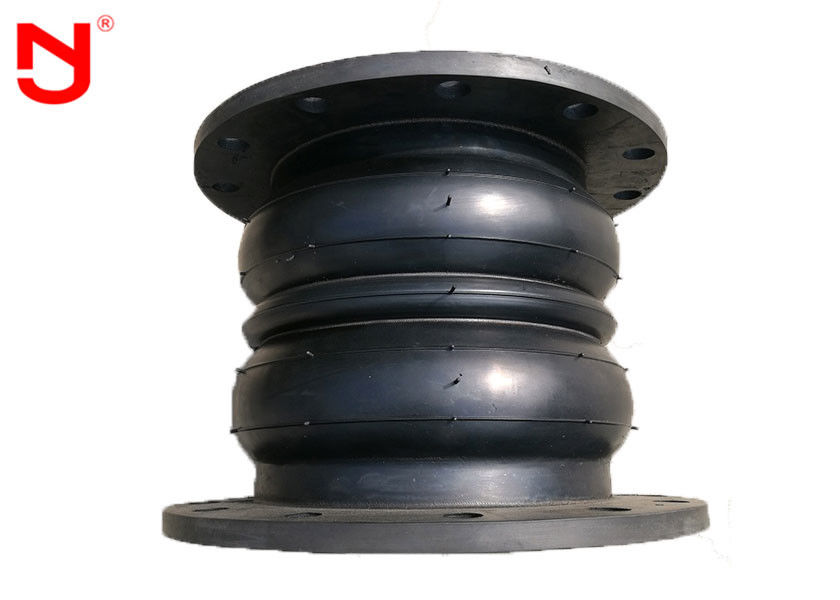

Esnek Çift Bilyalı Körüklü kompansatör Epdm kauçuk genleşme derzi
1. Ürün Adı: Esnek Kauçuk Bağlantı, Kauçuk Bağlantı, Kauçuk Yumuşak Bağlantı, Amortisör, Yumuşak Flanş Bağlantı, Flexiblen
Lastik Eklem, Lastik Boru Eklemi, Kompansatör, Lastik Körüklü Eklem, vb
2. Ürün Özellikleri: DN20mm-DN3600mm
3. Ürün Basıncı: 0.6-2.5MPa
4. Şok Emme Seviyesi: A seviyesi, şok emilimi çok yüksektir
5. Ürün Sertifikası: ISO9001: 2008, CE
6. Uygulama Alanları: asit, alkali, korozyon, yağ, sıcak ve soğuk su, sıkıştırılmış doğal gaz, basınçlı hava
kompansatör mükemmel dengeleme özellikleri sağlar, ancak özel sentetik kauçuk, çelik tel ve naylon örgülü elyaftan oluşan yüksek dereceli kauçuk körükleri JINGNING kauçuk genleşme derzi, boru sistemleri arasındaki gerilme mukavemetini azaltmaya yardımcı olan uyumlu ve esnek elemanlardır. metal, fiberglas veya plastik olanlardan daha fazla, bu nedenle inşaat ve hidrolik sektörlerinde kullanılmaktadırlar.
Üretim süreci:
Bu ürün, kauçuk elastik orta dirençli hava koşullarına ve radyasyon direncine, yüksek mukavemete ve biraz soğuk ve ısı stabilitesine sahip polyester kord çarpıklığı ve kompozit ile yüksek basınç, yüksek sıcaklıkta kalıp vulkanizasyonu haline gelir.
Uygulama :
Hava, basınçlı hava, su, deniz suyu, sıcak su, yağ, asit, alkali vb.
Nominal çap |
Uzunluk (mm) |
Cıvatanın merkez halkasının çapı (mm) | Delik çapı kantitvd | Eksenel yer değiştirme | Yatay yer değiştirme (mm) | Defiexion açısı (a + a) | ||
mm | inç | Uzatma (mm) | Sıkıştırma (mm) | |||||
40 | 1½ | 165 | 110 | 18-4 | 30 | 50 | 45 | 35 |
50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35 |
65 | 2½ | 175 | 145 | 18-4 | 30 | 50 | 45 | 35 |
80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35 |
100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35 |
125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35 |
150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35 |
200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35 |
250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30 |
300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30 |
350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30 |
400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30 |
450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30 |
500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30 |
600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30 |
700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30 |
800 | 32 | 400 | 950 | 30-24 | 35 | 60 | 35 | 30 |
Not: Özel gereksinimler harf haritasını özelleştirebilir
Kauçuk bağlantılar, yüksek elastikiyet, yüksek gaz, orta direnç, hava direnci ve kauçuğun radyasyon direnci avantajlarından yararlanarak, boruların titreşimini ve gürültüsünü azaltabilir ve sıcaklık değişimlerinden kaynaklanan termal genleşme ve soğuk büzülmeyi telafi edebilir.
