Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| boyut: | DN32 --- DN3000 | Malzeme: | EPDM, NBR, SBR |
|---|---|---|---|
| Flanş Standardı: | DIN, ANSI, JIS | çalışma basıncı: | PN6, PN10, PN16, PN25 |
| Çalışma ortamı: | Su, Deniz Suyu, Asit, Yağ, Alkali | ||
| Vurgulamak: | flanşlı kauçuk genleşme derzi,kauçuk körüklü genleşme derzleri |
||

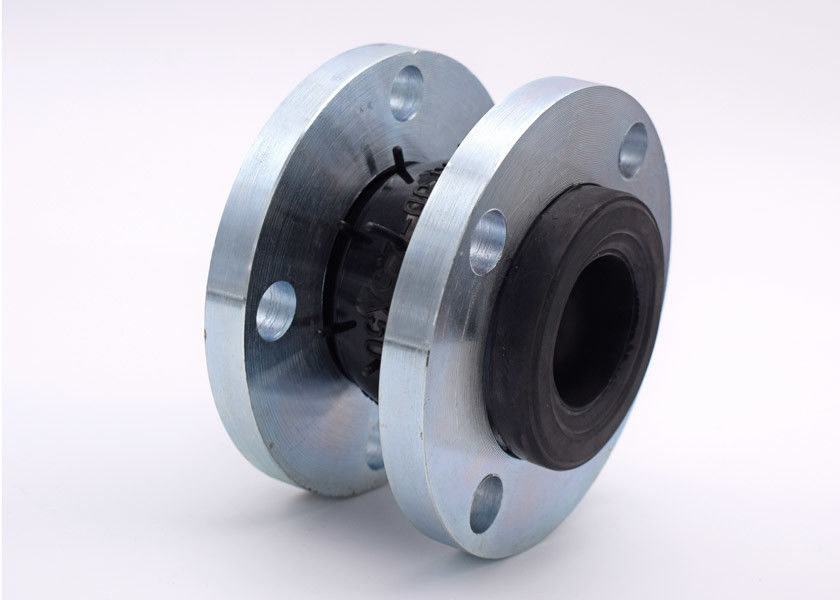

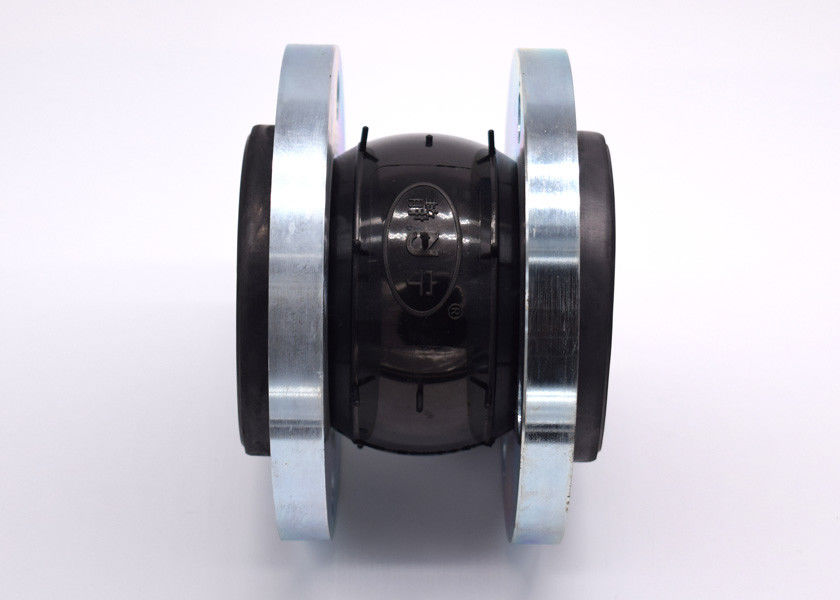

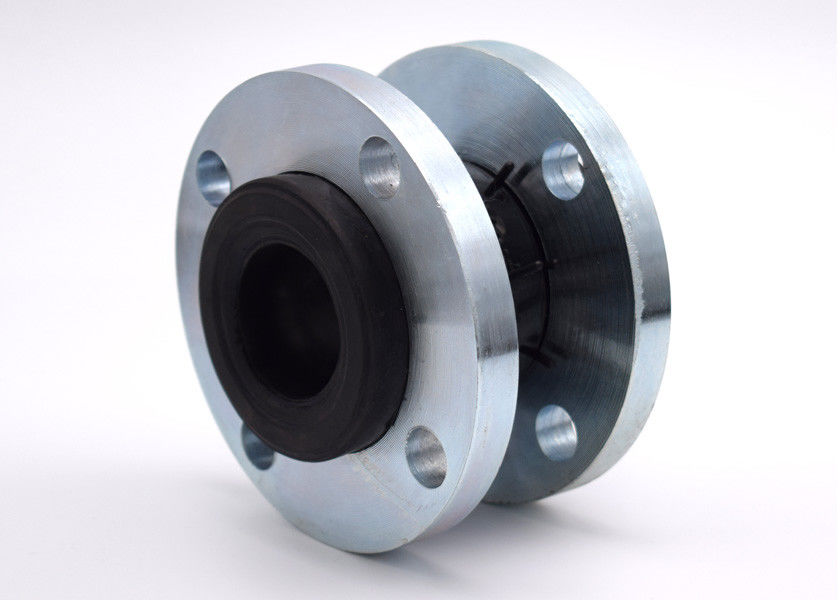

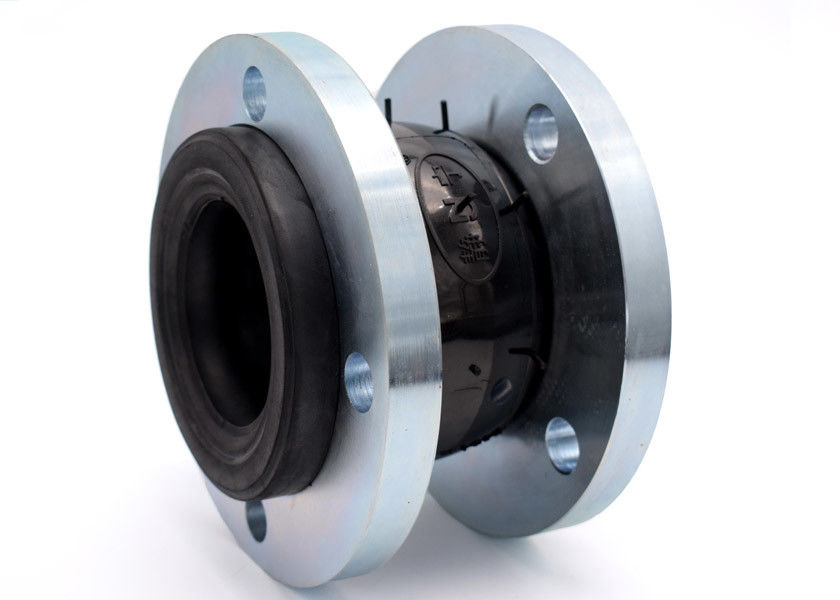

Boru yapımı için, termal genleşmeyi absorbe etmek, titreşimi ve gürültüyü azaltmak için genleşme bağlantılarına ihtiyacınız olacaktır. 'JINGNING' genleşme derzlerimiz 2004 yılından beri bu görevleri güvenilir bir şekilde gerçekleştirmiştir.
Bir genleşme derzi, rijit bir yapıya yerleştirilmiş özel olarak tasarlanmış bir üründür.
Aşağıdakilerden bir veya daha fazlasını elde etmek için boru sistemi:
»Hareketi absorbe edin
»Termal değişim, yük stresi nedeniyle sistem gerilimini azaltınpompalama dalgalanmalar, aşınma veya yerleşme
»Mekanik gürültüyü azaltın
»Yanlış hizalamayı telafi edin
»Birbirine benzemeyen metaller arasındaki elektrolizi ortadan kaldırın
| GENEL ÖZELLİKLER | |
| Nominal çap | DN15-DN3000 |
| Çalışma Basıncı | PN6-PN25 |
| Çalışma sıcaklığı | -20 ℃ -140 ℃ |
| Çalışma Ortamı | Su, Yağ, Asit, Alkali |
|
Kauçuk genleşme derzinin ana verileri
|
||||||
|
Nominal çap (DN)
|
Uzunluk
|
Eksenel yer değiştirme (mm)
|
Yatay yer değiştirme
|
Sapma açısı
|
||
|
mm
|
inç
|
mm
|
Uzantı
|
Sıkıştırma
|
mm
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 °
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 °
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 °
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 °
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 °
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 °
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 °
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 °
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 °
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 °
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 °
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 °
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 °
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 °
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 °
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 °
|
NOTLAR:
Boyutlar mm cinsinden ifade edilir ve üretim toleranslarına tabidir.Veriler, ürün avantajı için Tasarım Departmanımız tarafından önceden haber verilmeksizin değiştirilebilir.
* Belirtilen hareketler sadece mafsalın tek bir hareket yönüne tabi olduğu durumlarda geçerlidir.Hareket kombinasyonu ile orantılı olarak değerler azaltılır.Yüksek kaliteli kauçuk kompansatörün nasıl yapıldığını biliyor musunuz, JINGNING ile görelim.
